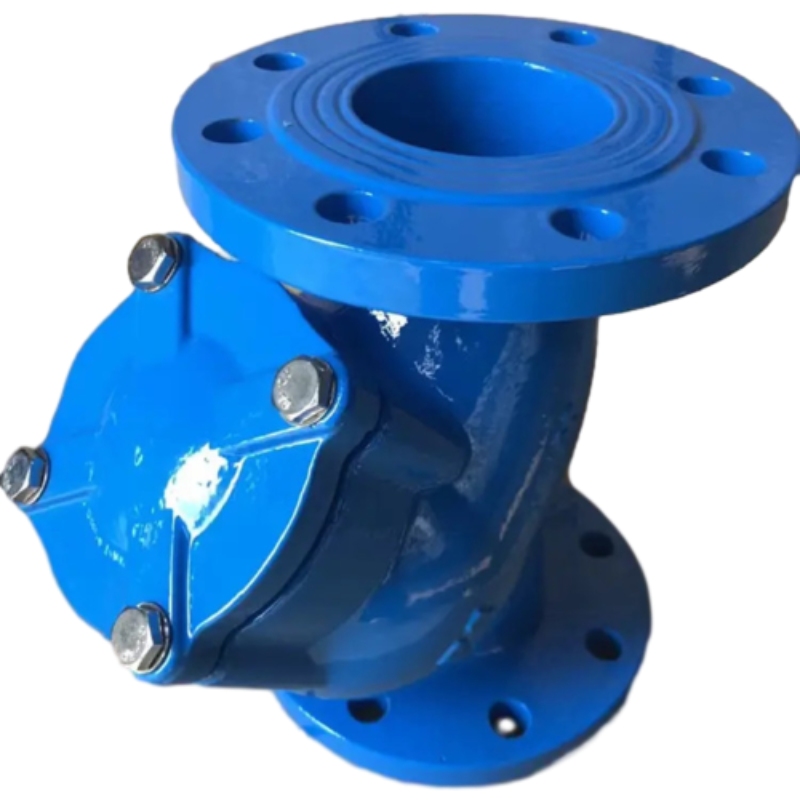

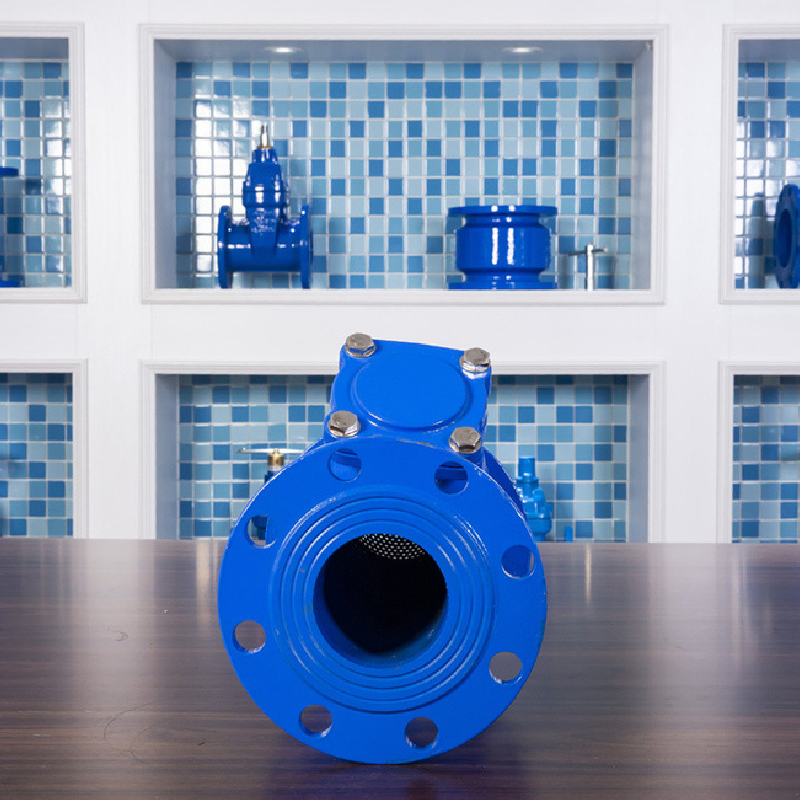

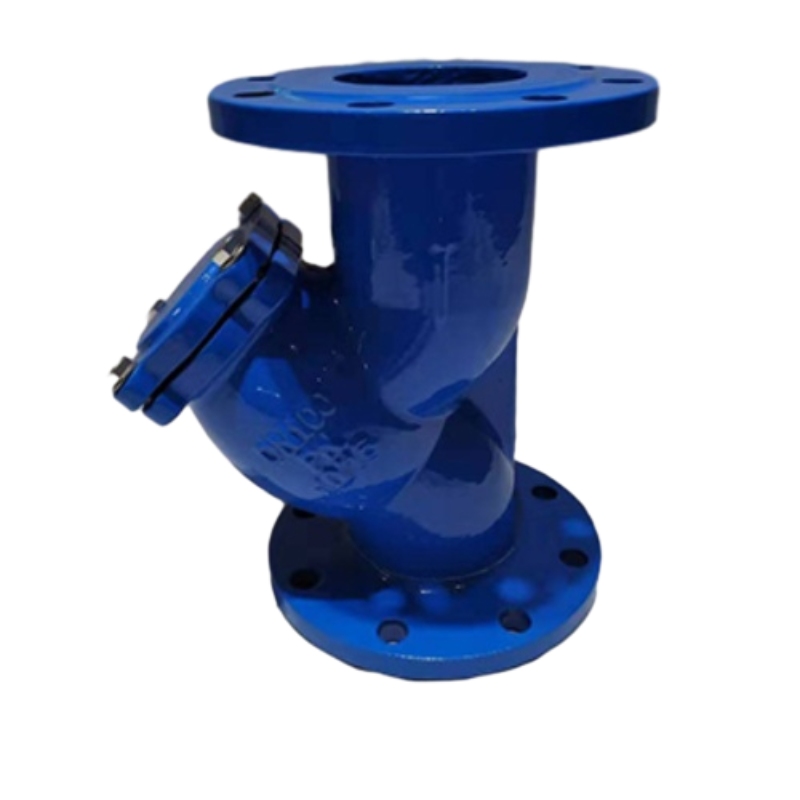

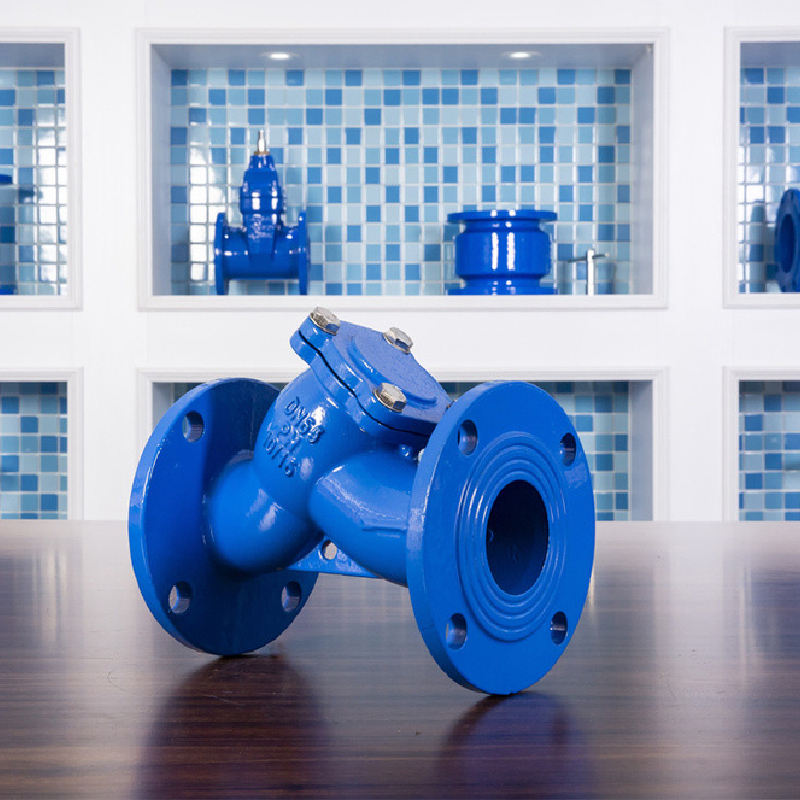

Y-tyyppinen suodatin

Y-tyyppisen suodattimen rakenteessa on alhainen vastus ja kätevä jäteveden purkaus.

Syy siihen, miksi suodatinseinät tehdään lieriömäisen suodatinkorin muotoon, on lisätä sen voimakkuutta, mikä on voimakkaampi kuin yksikerroksinen näyttö, ja laipankansi Y-muotoisen rajapinnan alapäässä voidaan avata ruuvattua suodatinkoriin talletettujen hiukkasten poistamiseksi säännöllisesti.

Y-tyypin suodattimella on edistyneen rakenteen, pienen vastus ja kätevän jäteveden purkamisen ominaisuudet. Y-tyyppisen suodattimen sopiva väliaine voi olla vesi, öljy ja kaasu. Yleensä vesiverkko on 18-30 mesh, ilmanvaihtoverkko on 10-100 mesh ja öljynpäästöverkko on 100-480 mesh. Korisuodatin koostuu pääasiassa kytkentäputkesta, pääputkesta, suodattimen sinisestä, laipasta, laipanpeitistä ja kiinnittimistä. Kun neste menee suodattimen siniseen pääputken läpi, kiinteät epäpuhtauspartikkelit on estetty suodattimen sinisellä ja puhdas neste kulkee suodattimen sinisen läpi ja puretaan suodattimen poistosta.

1. Mukava mallintaminen, paineen testausreikä on esiasetettu rungossa.

2. Kätevä ja nopea käyttö. Käyttäjän vaatimuksen mukaan on mahdollista vaihtaa rungon ruuvattu tulppa palloventtiiliin ja antaa sen poistoaukon kytkemistä viemäriputkeen, tämä voi tehdä siitä, että se viemäri jäteveden avulla ei ole poistamatta konepetiä.

3. Erilaisten suodatustarkkuuksien suodatusnäytöt voidaan toimittaa käyttäjän vaatimuksen mukaisesti, jolloin suodatusnäyttö puhdistetaan helpommin.

4. Nestekanava on suunniteltu tieteellisesti ja kohtuudella, pienemmällä virtauskestävyydellä ja suuremmalla virtauksella. Verkon kokonaispinta-ala on 3-4-kertainen DN: n kokonaisuudessaan.

5. Teleskooppinen tyyppi tekee asennuksesta ja poistamisesta helpompaa.

Y Tyypin suodatintoiminto

Eri teollisuussovelluksissa koneiden ja järjestelmien tehokas toiminta on ensiarvoisen tärkeää. Yksi ratkaiseva komponentti, joka varmistaa näiden järjestelmien luotettavuuden ja pitkäikäisyyden, on Y -tyyppinen suodatin. Usein huomiotta jättäminen, tällä laitteella on instrumentti rooli nesteen eheyden ylläpitämisessä.

Y -tyyppisen suodattimen ensisijainen tehtävä on suodattaa ei -toivotut roskat ja hiukkaset nestevirtauksesta. Tähän voi kuulua lika, ruoste, mittakaava ja muut epäpuhtaudet, jotka voivat mahdollisesti aiheuttaa vaurioita pumppuille, venttiileille ja muille alavirran laitteille. Kaappaamalla nämä epäpuhtaudet tehokkaasti Y -tyyppisuodinmuodostin suojaa koko järjestelmää, vähentää ylläpitokustannuksia ja estää odottamattomia seisokkeja.

Se, mikä erottaa Y -tyyppisen suodattimen muista suodatuslaitteista, on sen ainutlaatuinen muotoilu. Y-muotoiseen runkoon nimetty suodattimessa on seula, joka kuvaa hiukkasia ja antaa nesteen kulkea läpi. Tämä malli helpottaa helppoa huoltoa; Kun suodatin tukkeutuu, se voidaan helposti puhdistaa tai korvata häiritsemättä järjestelmän virtausta. Tämä mukavuus on merkittävä etu ympäristöissä, joissa jatkuva toiminta on kriittistä.

Y -tyyppisiä suodattimia käytetään yleisesti eri toimialoilla, mukaan lukien vedenkäsittely, kemiallinen jalostus sekä öljy ja kaasu. Niitä voidaan käyttää sekä vaaka- että pystysuorissa putkilinjan kokoonpanoissa, mikä tekee niistä monipuolisia eri sovelluksille. Järjestelmän erityisvaatimusten ymmärtäminen auttaa valitsemaan sopivan Y -tyyppisuodattimen, varmistaen optimaalisen suorituskyvyn ja suojauksen.

Yhteenvetona voidaan todeta, että Y -tyyppinen suodatin on olennainen komponentti monissa nesteenkäsittelyjärjestelmissä. Sen toiminta ulottuu pelkästään suodattamisen ulkopuolelle; Se parantaa koko operaation luotettavuutta, mikä lopulta varmistaa tehokkuuden ja kustannustehokkuuden. Sijoittamalla oikeaan Y -tyyppiseen suodattimeen yritykset voivat suojata laitteensa ja ylläpitää sujuvia operatiivisia virtauksia korostaen tämän usein aliarvioidun laitteen merkitystä.

DN15: stä DN400: een: Kuinka tästä Y -tyyppisuodattimesta tulee putkilinjan roskia

Storaenin Y-tyyppinen suodatin asettaa monipuolisen putkilinjan suojauksen standardin, joka tarjoaa vertaansa vailla olevan kokoalueen-kompaktista DN15: stä (0,5 ”) teollisuusluokan DN400: een (16 ”)-joka mukautuu saumattomasti asuin-, kaupallisiin ja raskaisiin teollisuussovelluksiin. Johtavana metalliruodattimena ja valuraudan Y -suodattimen tarjoajana yhdistämme vankat materiaalit, tarkkuustekniikan ja muokattavien ominaisuuksien toimittamisen yleisen liuoksen tuottamiseksi ruosteen, mittakaavan, hiekan ja muiden kiinteiden aineiden tarttumiseen kaikissa putkilinja -asteikoissa.

Koko-inclusive-suunnittelu jokaiselle sovellukselle

1. Miniatyyrijärjestelmät (DN15 – DN50 / 0,5 ” – 2”)

Ihanteellinen asuinputkistoon, LVI-yksiköihin ja pieniin koneisiin, näissä Y-tyyppisissä suodattimissa (esim. DN25) on kevyet valuraudat tai hiiliteräsrungot kierteitellyt liitännät, jotka varmistavat helpon asennuksen tiukkoihin tiloihin. 20–200 mesh -ruostumattomasta teräksestä valmistettu seula (304/316L) poistaa niin pienet kuin 75 μm, suojaamalla hanat, venttiilit ja pumput roskista rajoittamatta virtausta – kriittistä vedenpaineen ylläpitämiseksi kerrostaloissa tai kaupallisissa keittiöissä.

2. Keskikokoiset teollisuusputket (DN65-DN200 / 2,5 ”-8”)

Tuotantolaitosten ja hyödyllisyysverkkojen työhevonen, nämä laipatut suodattimet (RF/FF -yhteydet sh/T3411) tasapainon kestävyys ja tehokkuus:

Raskas rakenne: QT450 -taipuisan rauta- tai WCB -hiiliteräskotelot kestävät paineen arviot jopa 16MPA: iin ja lämpötiloihin -5 ° C: sta 450 ° C: seen, joten ne sopivat höyry-, öljy- ja kemiallisiin väliaineisiin.
Optimoitu suodatus: Y-muotoinen muotoilu lisää suodatinpinta-alaa 40% verrattuna sisäisiin malleihin, vähentäen paineen pudotusta ja sallimalla 99%: n sieppausnopeuden 50–500 μm: n hiukkasille-täydellinen pumppujen, lämmönvaihtimien ja ohjausventtiilien suojaamiseksi elintarvikkeiden jalostuksessa tai petrokemiallisissa linjoissa.

3. Suuret teollisuusjärjestelmät (DN250-DN400 / 10 ”-16”)

Voimalaitoksissa, jalostamissa ja merisovelluksissa ylisuuret Y-tyyppiset suodattimet tarjoavat tinkimättömän suorituskyvyn:

Vahvistettu rakenne: paksuuntuneet laipat ja uritetut rungot käsittelevät yli 2000 kg -kuormaa ja suuren nopeuden virtauksia, kun taas nopean vapautumisen keskuksen kansi mahdollistaa turvallisen, tehokkaan roskien poistamisen ilman putkilinjan purkamista-näppäimistöä seisokkien minimoimiseksi jatkuvassa tuotantoympäristössä.
Mukautetut mesh -ratkaisut: Valitse 10–480 verkkosuodatinta (ruostumaton teräs tai moneli) vastaamaan tiettyjä väliaineiden tarpeita, karkeasta hiekan suodatuksesta jäähdytysvesijärjestelmissä hienon hiukkasten poistoon farmaseuttisissa putkistoissa.

Universaaliset piirteet saumattomalle integraatiolle

Yhteys monipuolisuus: Saatavana kierteitetyillä, hitsatuilla tai laipatuilla päillä, Y-tyyppiset suodattimet sopivat ASME-, DIN- ja JIS-standardeihin, mikä eliminoi sovittimen vaivat globaaleissa projekteissa.
Matala ylläpito: kallistettava kori ja valinnainen tyhjennysventtiili mahdollistavat helpon roskien purkautumisen poistamatta suodatinta, kun taas uudelleenkäytettävät mesh -näytöt vähentävät käyttökustannuksia 30% verrattuna kertakäyttöisiin vaihtoehtoihin.
Materiaalivaihtoehdot: Valitse valuraudasta (kustannustehokas vedelle/kaasulle), ruostumattomasta teräksestä (kemikaalien korroosionkestävä) tai pallokevarauta (äärimmäisten paineiden voimakkaasti)-lisäämällä oikean tyyppisiä suodattimia jokaiselle työolosuhteelle.

Miksi Storaen johtaa täysikokoiseen suodatukseen

Sertifioitu luotettavuus: ISO 9001 -yhteensopiva ja testattu GB/T14382 -standardeille, kukin suodatin sisältää materiaaliraportin ja painetestitodistuksen, joka varmistaa turvallisuuden kriittisissä sovelluksissa.
Tekniikan asiantuntemus: Tiimimme auttaa valitsemaan optimaalisen Y-tyyppisen suodattimen virtausnopeuden, mediatyypin ja suodatuksen tarkkuuden perusteella-jopa epästandardien putkistojen (esim., Vähentävät teitä tai räätälöityjä laipan asetteluja).

Ratkaise kaikki putkilinjan roskat

Storaenin koko-inclusive y -tyyppisen suodatin tarjoaa jatkuvan suorituskyvyn. Yhdistämällä valuraudan y-suodattimien kestävyys, laipaisten suodattimien sopeutumiskyky ja Y-tyyppisten suodattimien tarkkuus, olemme luoneet yleisen ratkaisun, joka todistaa: Putkilinjan suojaamisessa yksi koko ei sovi kaikkiin-mutta alueemme tekee.

Kemiallinen putkilinjan pelastaja: Kuinka Y -tyyppiset suodattimet ansaitsevat ruosteen ja suojaavat pumput ja venttiilit

Kemiallisessa prosessoinnissa ruoste, mittakaava ja metalliset roskat aiheuttavat hiljaisen uhan pumppuille, venttiileille ja tarkkuusinstrumenteille-kunnes Storaenin Y-tyypin suodattimet astuvat sisään. Konvalle teollisuusympäristöille on suunniteltu. Näin Y-tyyppisestä suodattimestamme tulee kemiallisten putkistojen välttämätön vartija.

Tarkkuussuodatus: Ruosteen lopettaminen raiteillaan

Y-tyyppinen suodattimen ainutlaatuinen muotoilu on avain sen suojaavaan voimaan:

Ruostumattomasta teräksestä valmistettu verkkopanssari: Saatavana 10–480 mesh (304/116L), seulan ansaavat hiukkaset niin pienet kuin 30 μm – mukaan lukien ruosteen hiutaleet, hitsauskuonat ja katalyyttifragmentit – 99%: n sieppausnopeudella. Pumpun sisääntulolinjoissa tämä estää juoksupyörän eroosion, kun taas ohjausventtiilissä se pysäyttää istuimen kulumisen, joka voi johtaa vuotoihin tai epäonnistuneisiin säätelyihin.
Y-muotoinen virtauksen optimointi: Kulmainen kotelo lisää suodatusaluetta 30% verrattuna sisäisiin malleihin, vähentämällä painehäviöitä ja sallimalla roskien asettua koriin häiritsemättä virtausta-kriittistä jatkuvan paineen ylläpitämiseksi reaktorin syöttölinjoissa tai tislauspylväissä.

Aggressiivisen kemiallisen väliaineen kestävyys

Kemialliset putkilinjat vaativat metallihantujia, jotka kestävät korroosiota ja korkeita lämpötiloja:

Materiaalin huippuosaaminen: Valitse valuraudan y -suodattimista (QT450 -padolaisrauta kohtalaisten syövyttävien väliaineiden suhteen) tai ruostumattomasta teräksestä valmistetuista variateista (316L ankarille kemikaaleille, kuten rikkihappolle), molemmat arvioitu lämpötiloihin jopa 450 ° C: seen ja paineiksi 16MPA: ksi.
Laitoslujuus: Laitossuodattimet (RF/FF-liitännät sh/t3411) tarjoavat vuodonkestävän integraation, paksuuntuneilla laipalla, jotka kestävät lämmönlaajennuksen höyryhuoneessa olevissa putkilinjoissa, estäen nivelvirheet, jotka voivat altistaa järjestelmät epäpuhtauksille.

Strateginen sijoitus maksimaalisen suojan saavuttamiseksi

1. Pumpun suojaus

Asennettuna ylävirtaan keskipakopumppuista, Y-tyypin suodatin estää ruostihiukkasia vahingoittavista juoksupyörälevyistä, vähentäen värähtelyä ja pidentäen pumpun käyttöikää 25%. Kemiallisissa mittauspumpuissa se estää venttiilin istuimen tukkeutumisen, varmistaen tarkan annoksen polymerointiprosesseissa.

2. venttiilin säilyttäminen

Maapallon venttiilien ja takaiskuventtiilien kohdalla korkean puhtaan viivoissa suodattimen hieno verkko (200–480 mesh) estää sub-millimetrien roskat vaarantamasta tiivistyspintoja, välttäen kalliita sammutuksia venttiilin korjaamiseksi tai vaihdoille.

3. Prosessin vakaus

Lämmönvaihtimista tai suodattimista ylävirtaan, se estää likaantumisen asteikon talletuksista, ylläpitämällä lämmönsiirtotehokkuutta ja vähentämällä puhdistustaajuutta jäähdytysvesipiirissä.

Suojaa kemialliset prosessit tänään

Kemiallisissa kasveissa, joissa jopa yksi hiukkas voi häiritä tuotantoa, Storaenin Y-tyyppiset suodattimet tarjoavat suodatus tarkkuuden ja kestävän kestävyyden, jota tarvitaan pumppujen, venttiilien ja prosessien eheyden suojaamiseksi. Yhdistämällä edistyneen mesh-tekniikan kemikaalien kestäviin materiaaleihin, suodattimet muuttavat ruosteisiin liittyviä riskejä mielenrauhaan-joten putkilinjasi voivat toimia huipputehokkuudessa, päivä päivältä. Tutustu Y-tyypin suodatinratkaisuihimme ja selvitä miksi teollisuus luottaa meihin pitämään kriittiset järjestelmänsä puhtaina, turvallisina ja voimakkaina.

Mikä on Y -tyyppinen suodatin ja miten se toimii?

AY -tyyppinen suodatin on ratkaiseva komponentti nestejärjestelmissä, jotka on suunniteltu suodattamaan putkien epäpuhtaudet ja roskat. Sen ainutlaatuinen Y-muotoinen kokoonpano mahdollistaa tehokkaan virtauksen minimoimalla painehäviöt. Suodostimessa on verkkoseula, joka kuvaa hiukkasia nesteen läpi, varmistaen, että järjestelmäsi toimii sujuvasti ja tehokkaasti.

Mistä materiaaleista Y -tyyppinen suodatin on tehty?

Y-tyyppisuodattimemme on rakennettu korkealaatuisesta ruostumattomasta teräksestä, mikä tarjoaa erinomaisen korroosionkestävyyden ja kestävyyden. Tämä materiaalivalinta varmistaa pitkäikäisyyden ja luotettavuuden, mikä tekee suodattimesta soveltuvan moniin sovelluksiin eri aloilla, mukaan lukien vesi, öljy ja kaasu.

Voidaanko y -tyyppisuodatin asentaa mihin tahansa asentoon?

Kyllä, Y -tyyppinen suodatin on monipuolinen ja se voidaan asentaa vaakasuoraan tai pystysuuntaiseen suuntaan. Suosittelemme kuitenkin erityisten asennusohjeiden noudattamista optimaalisen suorituskyvyn ylläpitämiseksi ja tehokkaan suodatuksen varmistamiseksi. Tarkoita aina tuotekannat parhaiden käytäntöjen saavuttamiseksi.

Kuinka puhdistan tai ylläpitää Y -tyyppistä suodatinta?

Y -tyyppisen suodattimen ylläpito on suhteellisen yksinkertainen. Suosittelemme määräajoin tarkistuksia nesteen puhtauden ja mesh -näytön kunnon perusteella. Puhdistaaksesi voit poistaa suodatinkorkin, poistaa verkon ja huuhdella se vedellä tai käyttää sopivia puhdistusliuoksia. Säännöllinen ylläpito auttaa varmistamaan pitkäaikaisen toiminnallisuuden ja vähentää mahdollisia seisokkeja.

Mikä on Y -tyyppisuodattimen enimmäispainelootto?

Y -tyyppisuodattimemme on suunniteltu käsittelemään enintään 150 psi: n maksimaalisen paineen luokitusta, joten se sopii useimpiin vakiosovelluksiin. Kutsu kuitenkin painegradienttien yksityiskohtaisten tietojen tuotteiden eritelmiä, koska suodattimen käyttäminen sen nimelliskapasiteetin ulkopuolelle voi johtaa järjestelmän ongelmiin.

Onko Y-tyyppinen suodatin sopiva korkean lämpötilan sovelluksiin?

Kyllä, Y -tyyppisuodattimemme on suunniteltu kestämään korkeat lämpötilat, joita tyypillisesti kohtaavat teollisissa sovelluksissa. Ruostumattomasta teräksestä valmistettu rakenne varmistaa, että suodatin ylläpitää eheyttään jopa äärimmäisen lämmön alla. Katso yksityiskohtaiset ohjeet tietyistä lämpötilarajoista.

Mitä kokoja on käytettävissä Y -tyyppisuodattimelle?

Tarjoamme Y -tyyppisen suodattimen erikokoisina vastaamaan erityistarpeitasi, joiden halkaisija on 1 tuumaa 6 tuumaa. Tarkista käytettävissä olevien koon tuotekappaleemme ja valitse se, joka parhaiten vastaa putkilinjan mittoja.
