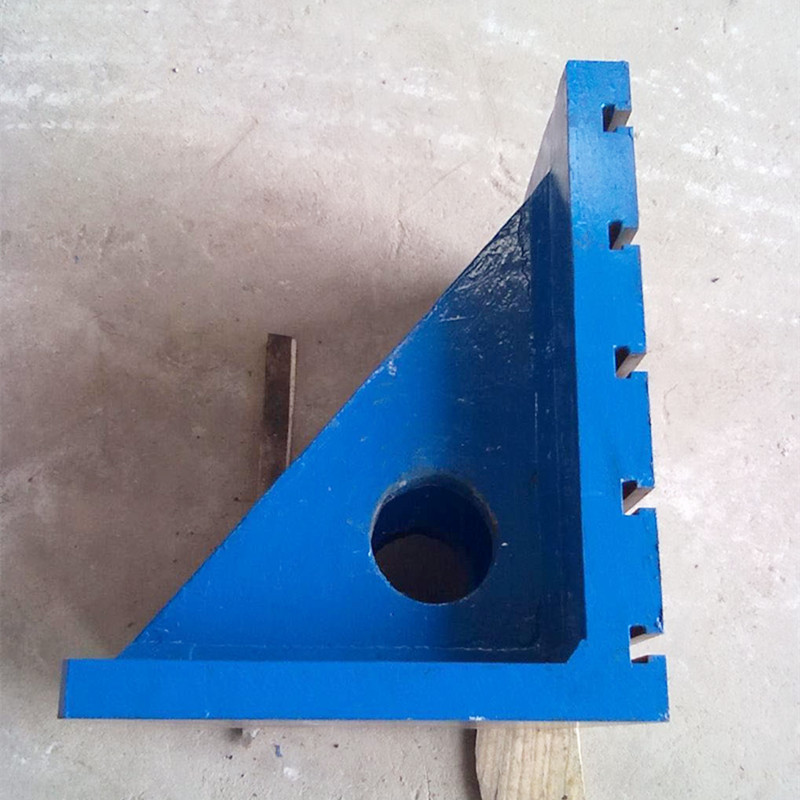

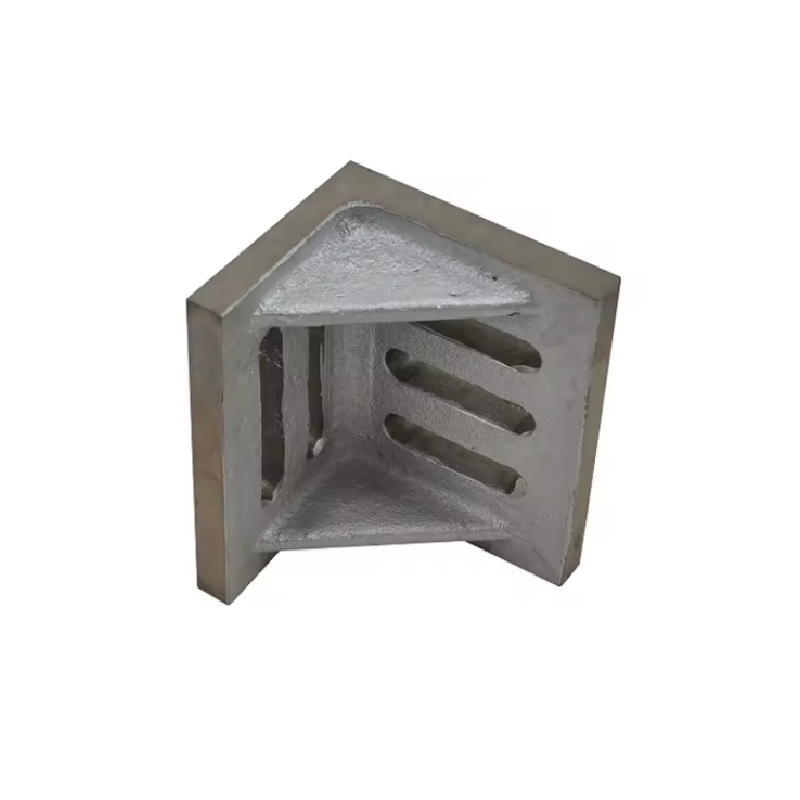

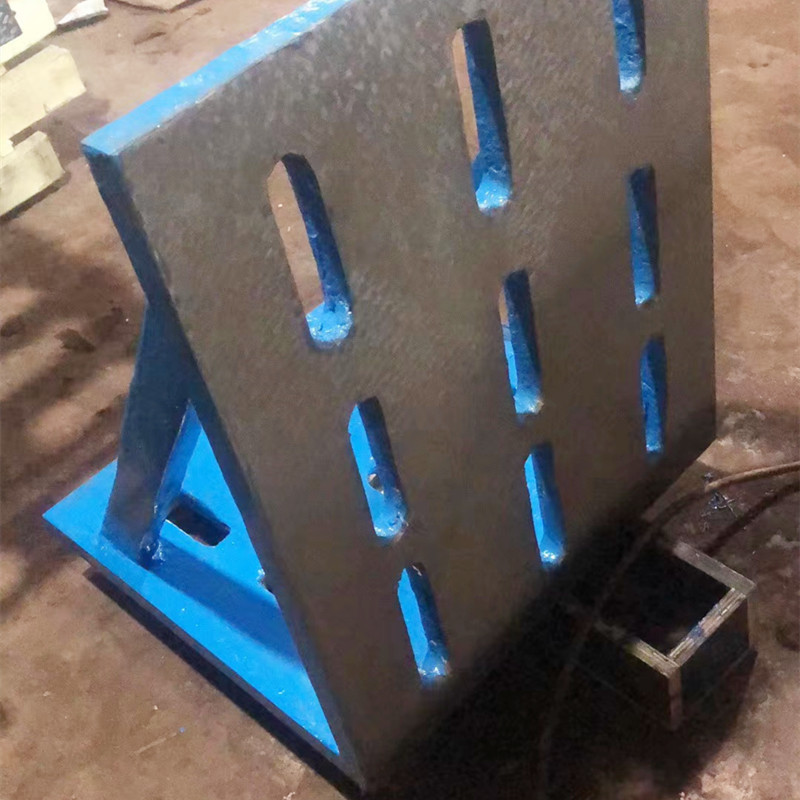

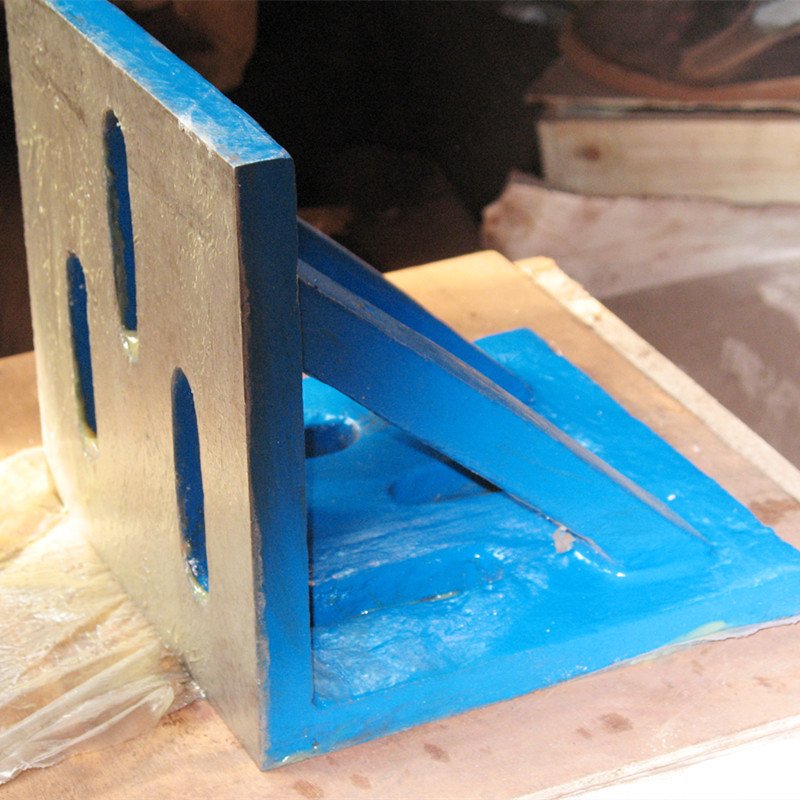

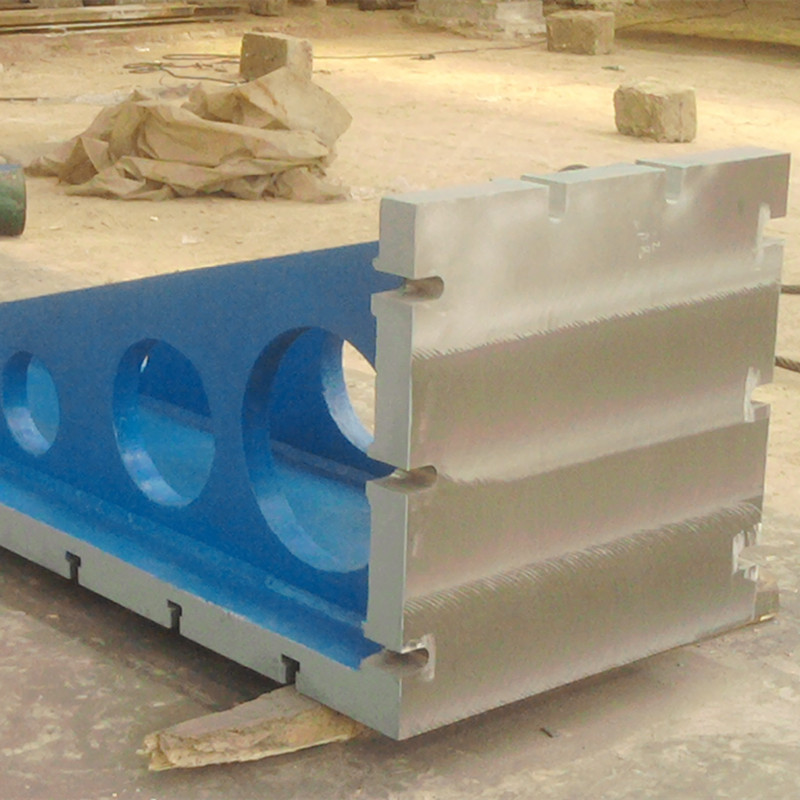

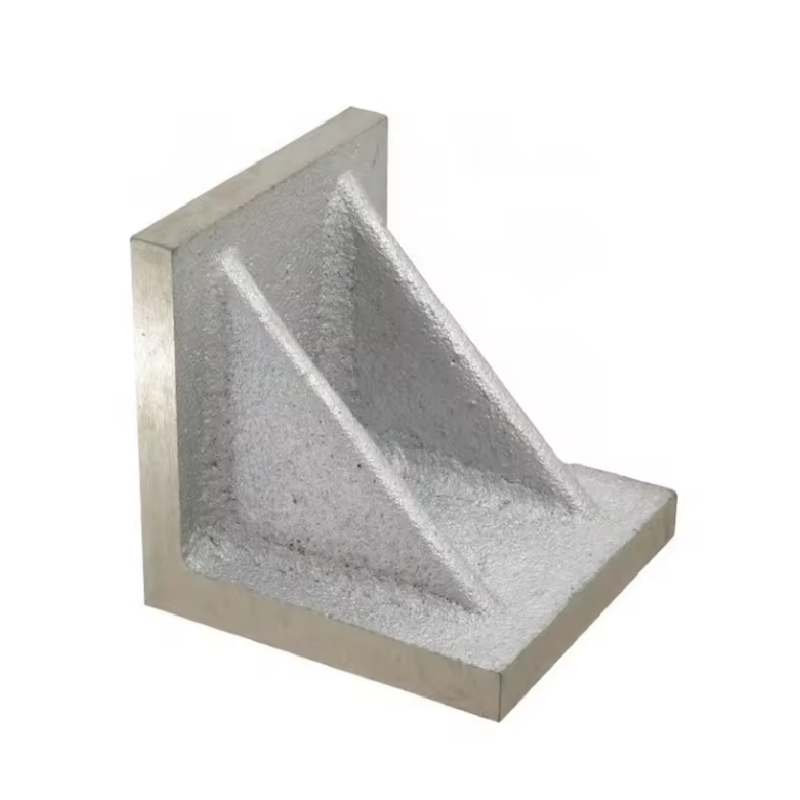

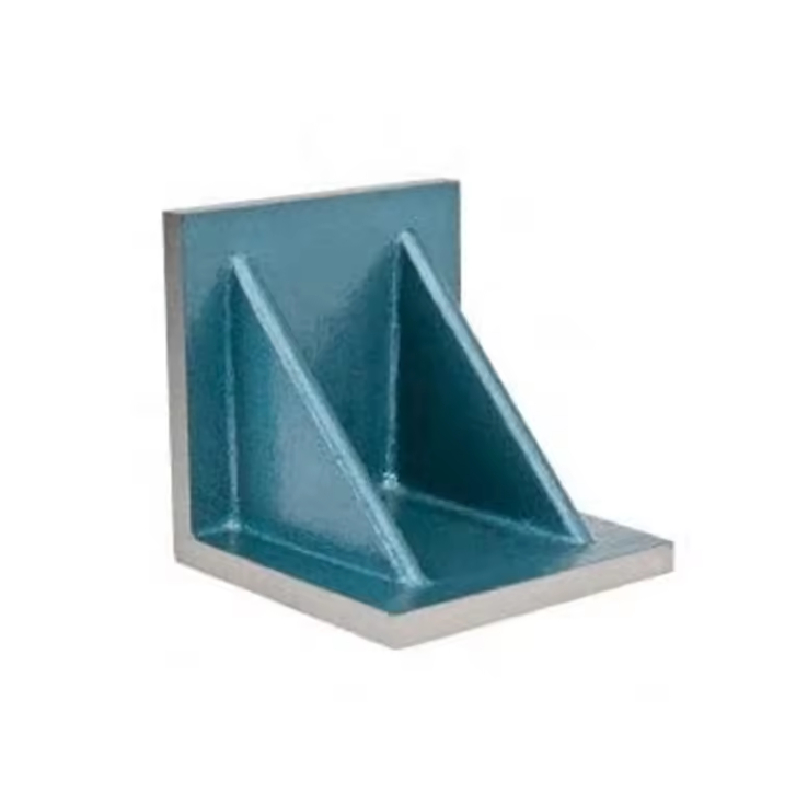

Valurauta kulma levyt

Tuotekoodi: Valuraudan taivutettu levy, T-Grove-valurautainen levy, tarkastusvalurautainen levy

Valuraudan taivutuslevyjen edut ovat erittäin tarkkuus, hyvä kulumiskestävyys ja helppo huolto.

Valuraudan taivutuslevyn tekniset tiedot: 200 × 200 ~ 800 × 600 (millimetrit) Tarkkuus: Taso 0, taso 1, taso 2, taso 3.

Valuraudan taivutetut levyt valmistetaan JB6092-85-standardin mukaisesti, joka on valmistettu HT200-HT300-materiaalista. Työpinta käyttää kaavinta- ja hiontatekniikkaa, jota käytetään komponenttien tarkastukseen ja kiinnittämiseen mekaanisessa prosessoinnissa.

Valuraudan taivutuslevyn levitys: Käytetään 90 °: n työkappaleiden kulman tarkistamiseen, vastaavien komponenttien pintojen keskinäisen kohtisuorisuuden tarkistamiseen laitteiden ylläpidon aikana ja käytetään myös asentajien merkitsemiseen. Sitä voidaan käyttää yleisesti myös työstötyökalujen tarkastamiseen, asennukseen ja pystysuuntaiseen pintatarkastukseen, ja se voi tarkistaa työkappaleiden pystysuuntaisuuden valuraudan litteillä levyillä. Se soveltuu tarkkaan mekaanisen ja instrumentin tarkastamiseen ja pystysuunnan tarkistamiseen työstötyökalujen välillä.

Alkuperäpaikka ： Hebei, Kiina

Takuu ： 1 vuosi

Räätälöity tuki ： OEM, ODM, OBM

Tuotemerkki ： Storan

Mallinumero ： 2012

Materiaali ： Räätälöity

Tarkkuus ： Räätälöity

Käyttötila ： Räätälöity

Tuotteen paino ： Räätälöity

Kapasiteetti ： räätälöity

Tuotteen nimi ： valurautainen kulmalevy

Materiaali ： HT200-300

Koko ： Räätälöity

Työpinnan kovuus ： HB160-240

Valimoprosessi ： hartsihiekkavalu

Rakenne ： räätälöity

Maalaus ： Pohjuste ja kasvomaali

Tarkkuusluokka ： 1-3

Työlämpötila ： (20 ± 5) ℃

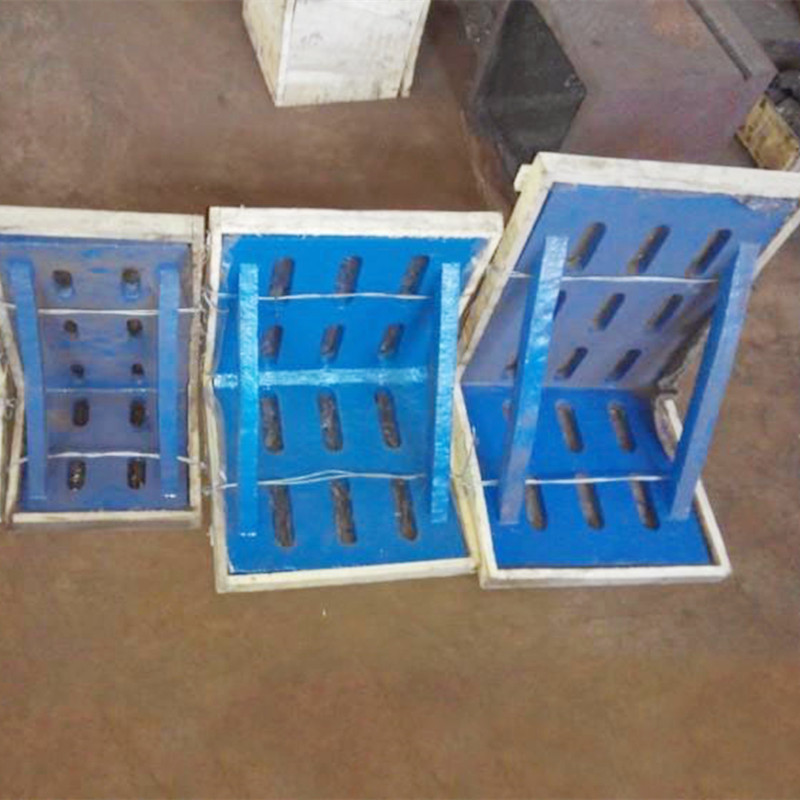

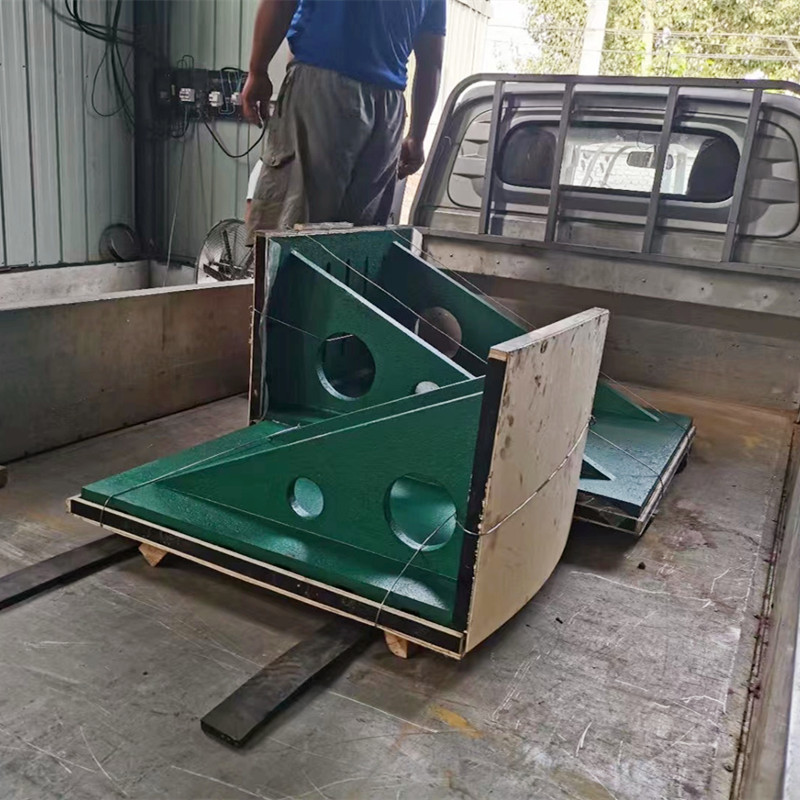

Pakkaus ： vanerilaatikko

Läpimenoaika

Materiaali: HT200-300

Erittely: Mukauta

Työpinnan kovuus: HB160-240

Pintakäsittely: kaavinta, maadoitus tai koneistettu viimeistely

Valimoprosessi: hartsihiekkavalu

Maalaus: Pohjamaalaus ja kasvomaalaus

Pintapäällyste: Työpinta peitetty peittoöljyllä ja ei-toimiva pinta, joka on peitetty antikorroosiomaalilla

Työlämpötila: (20 ± 5) ℃

Tarkkuusluokka: 1-3

Pakkaus: vanerilaatikko

Valuraudan kulmalevyjen matalan ylläpitävä suunnittelu: HB160-240 Kovuus pitkäikäisyyden kannalta

Teollisessa kalustossa valurautakulmalevyjen on kestettävä raskas käyttö ilman usein ylläpitoa. Storaen hyödyntää HT200-HT300-harmaata valurautaa (HB160-240) kulmalevyn valuratkaisuja, jotka minimoivat ylläpidon-ideaaliset työpajoihin, joissa työkalujen seisokit ovat kalliita. Näin suunnittelumme varmistaa kestävyyden helposti:

1. Kulutuksen ja iskunkestävyyden kovuus

Valurautainen laatikkokulmalevymallimme (160–240 hevosvoiman) ulkopohjaiset materiaalit 2x:

Kulutusvastus: Pearlitic mikrorakenne kestää 10 000+ puristussykliä menettämättä 90 ° neliötä (± 5 ‘toleranssi), kriittinen jauhamis-/porauslaitteiden kannalta, joissa jatkuvat työkalujen kosketusvahingot ovat alhaisemmat vaihtoehdot.
Vaikutusten kestävyys: 200–300MPa vetolujuus imee pieniä iskuja, välttäen alumiinilevyjen ruttokokouksia/halkeamia ja vaativat usein korjauksia.

2. stressiä lievitetty vakaus

Kaksivaiheinen prosessi varmistaa kestävän tarkkuuden:

Hartsihiekan valu: tasaiset seinät (15–30 mm) ja 550 ° C hehkutus eliminoivat 90% valustressistä, estäen vääntymisen. Ylläpitää luokan 2 tasaisuutta (≤0,02 mm/m) yli 600 mm, stabiili 10 ° C – 40 ° C: n välillä.
Kestävä pintapinta: Myrsky (RA ≤3,2 μm) vastustaa jäähdytysnesteen kertymistä; Valinnainen käsiraapus (RA ≤1,6 μm) ei lisää ylimääräistä huoltoa – toisin kuin halvemmille levyille.

3. Korroosio- ja kitkan hallinta

Matalahuollon ominaisuudet ankarissa ympäristöissä:

Luonnollinen suoja: tiheä valurauta vähentää ruostetta 50% vs. teräs; 5 μm Pickling -öljypäällyste pidentää vastustuskykyä kosteissa työpajoissa.
Itsevoittava grafiitti: Vähentää kitkaa levyn ja työkappaleen välillä, mikä eliminoi usein öljyttyjen tarpeen-yleinen muiden materiaalien kanssa.

4. Korkean kysynnän sovellukset

Todistettu kovissa skenaarioissa:

Raskaan koneiden kiinnitys: 600×400 mm valurautakulmalevy tukee 300 kg: n moottorilohkoja päivittäin 5+ vuoden ajan ilman hajoamista, mikä säästää 2000 dollaria+ vuotuisissa pinnoituskustannuksissa.
Automaattinen tarkastus: Stabiili HB180 -pinta ylläpitää 90 ° kohdistusta (± 10 ") robottisissa CMM -asetuksissa, leikkaamalla kalibrointitaajuutta 75% ja lisäämällä suorituskykyä.

5. Storaenin matalan ylläpitävä lupaus

Kestävä muotoilu: 200×200 mm: stä penkistä 800×600 mm: n teollisuusmalleihin, hauraisiin komponentteihin tai kompleksipinnoitteisiin.
Laadunvarmistus: Tapaa GB/T 6092-85/ISO 1101, jota tukee yhden vuoden takuu kovuushäviöiden tai ajojen suhteen.
Pitkäikäisyysetu: Geneeristen levyjen 3X -käyttöikä, alentamalla kokonaiskustannuksia luotettavan tuotannon suhteen.

Valitse Storaenin valurautakulmalevyt vaivaa varten. Valuraudan laatikkokulmalevyliuoksemme yhdistävät HB160-240-kovuuden, stressitöntä valua ja korroosionkestävyyttä pitkäaikaisen suorituskyvyn tuottamiseksi minimaalisella kunnossapidolla. Keskity työnkulkuun – käsittelemme kestävyyttä.

Valuraudan kulmalevyn sovellukset: Kuljetusvalmistus ja 90 ° neliötarkistus

Tarkkuusvalmistuksessa valurautakulmalevyt ovat välttämättömiä vakaalle kiinnitys- ja geometriselle tarkkuudelle, etenkin jos 90 ° neliö on kriittinen. Storaenin kulmalevyn valukäiliöt tarjoavat jäykkyyden ja kestävyyden menestyä kahdessa avainroolissa: kiinnitysvalmistus ja neliöiden tarkastus.

1. Kuljetusten valmistus: Koneistusten tarkkuuspaikka

Storaenin valurautakulmalevyt luovat luotettavia emäksiä työkappaleen kiinnittämiseen:

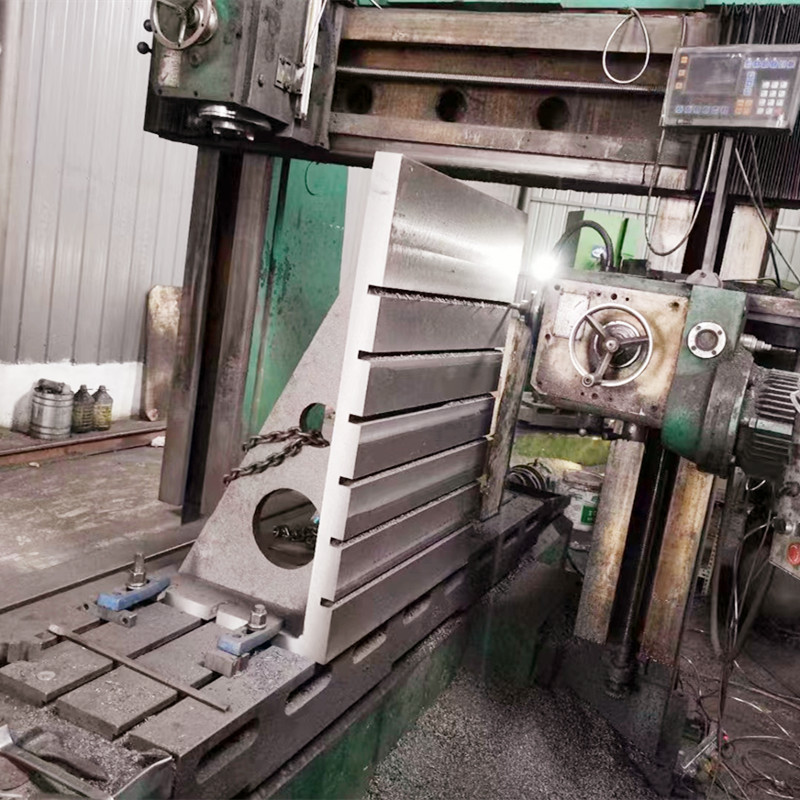

Raskas stabiilisuus: Valmistettu HT200-HT300-valuraudasta (160–240 hevosvoimaa), ne kestävät 200 kg+ kuormia ilman muodonmuutoksia-IDEAL CNC-jauhamisen autojen vaihteistoille. 400×300 mm valurautalaatikon kulmalevy varmistaa, että poratut reiät ylläpitävät tarkkaa 90 ° kohdistusta pariutumispintojen kanssa vähentäen kiinnitysvirheitä.

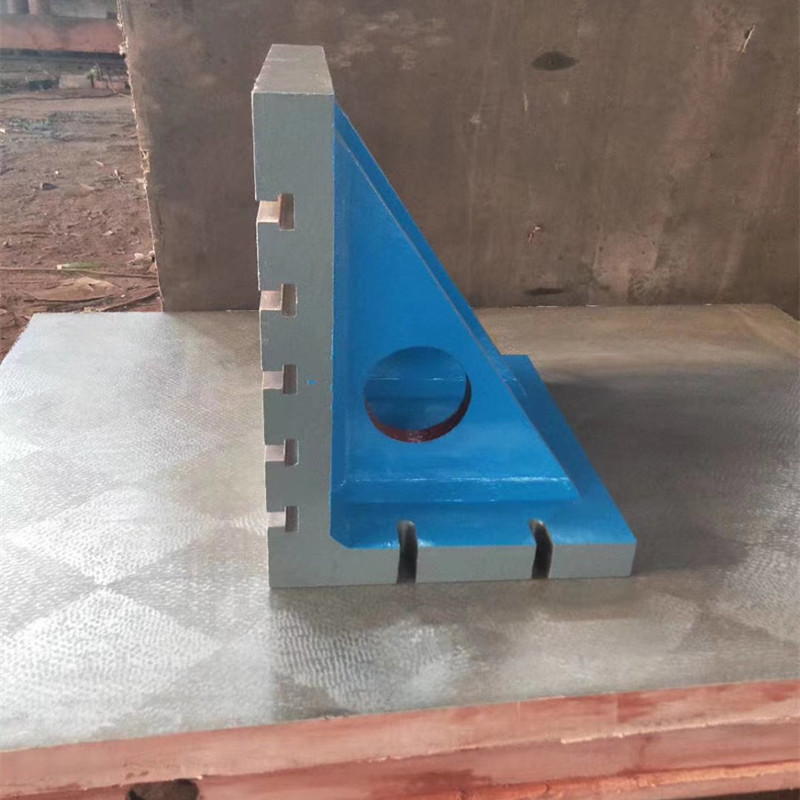

Modulaarinen T-Slot-suunnittelu: Vakio 14–24 mm T-Slotit (± 0,1 mm toleranssi) Hyväksy pikapihdit ja indikaattorit, leikkaamalla asennusajan 50% mukautettuihin teräslaitteisiin verrattuna. Tämä monipuolisuus sopii työkauppoihin, jotka käsittelevät moottorin kiinnikkeitä, venttiilejä ja robottiosia yhdellä 600×400 mm -levyllä.

2. 90 ° Squareness Check: Mekaanisen eheyden varmistaminen

Kriittisen kohtisuorisuuden varmennuksen varalta:

CMM -kalibrointi: Luokka 0 valurautalaatikon kulmalevyt (≤0.0005 mm/m tasaisuus) toimivat ilmailu- ja avaruusalueen tarkastusten vertailustandardeina, kuten suihkumoottorin kiinnikkeissä, varmistaen 90 ° kulman ± 5 ": n sisällä värähtelyn väsymyksen estämiseksi.
Konetyökalun kohdistus: 300×200 mm valuraudan kulmalevy vahvistaa latsien/myllyjen karan pystysuuntaisuuden ISO 1101: ksi, vähentäen työkalujen kulumista 15% ja parantaa pinnan viimeistelyä (RA ≤1,6 μm) raskaita teräsleikkauksia.

3. Storaenin suunnittelun edut teollisuustarpeisiin

Tärinän vaimennusmateriaali: HT200-HT300-valurauta vähentää mittausvirheitä 40% meluisissa työpajoissa, ylläpitäen neliötä elävän työstön aikana.
Mukautetut ratkaisut: Räätälöityjä 800×600 mm -levyjä, joissa on vahvistetut kylkiluut leimauslaitteisiin, toimitetaan 4–6 viikossa, optimoimalla kuormituksen jakautumista raskaan käytön vuoksi.
Laadunvarmistus: Jokainen levy täyttää GB/T 6092-85/ISO 1101 CMM-testauksen kautta yhden vuoden takuu neliön ajettaessa korkean panoksen sovelluksiin.

4. Teollisuuden vaikutus: Tehokkuus ja tarkkuus

Automotive: Tier 1 -toimittaja käyttää kulmalevyvalua kiinnityssylinterin päähän, saavuttaen ± 0,01 mm kohtisuorisuuden ja eliminoimalla moottorin kokoonpanon uudelleenmuotoilun.
Ilmailutila: Valurautainen kulmalevy varmistaa, että siipiriittien reikät kohdistuvat runkokehyksien kanssa, leikkaamalla lentokoneiden kokoonpanoaika 30%.

Storaenin valurautainen kulmalevyt antavat tarkkuuden tarkkailussa ja neliömyydessä. Kulmalevyvaluratkaisumme, jotka on suunniteltu raskaiden kuormitusten ja toistettavan tarkkuuden suhteen, vähentävät asennusaikaa, parantavat työkalujen käyttöikää ja täyttävät tiukimmat teollisuusstandardit, joita tukee huippuosaamisen valmistus.
