Perhoneventtiilit

Keskiviiva Butt-Clamp pehmeä tiiviste perhonen venttiili, kaksinkertainen eksentrinen laipan perhonen venttiilin kompakti rakenne, 90 ° pyörivä kytkin helposti, luotettavaa tiivistämistä, pitkää käyttöiän käyttöä käytetään laajasti vesimyllyissä, voimalaitoksissa, terästehtaissa, paperinvalmistuksessa, kemianteollisuudessa, cateringissa ja muissa vesihuoltojärjestelmissä ja viemäröintijärjestelmissä.

Perhonen venttiili, jota kutsutaan perhonen venttiiliksi (perhonen venttiili), viittaa levyn sulkemiseen (venttiilin läppä tai perhonen levy), joka pyörii venttiilin akselin ympärillä eräänlaisen venttiilin aukon ja sulkemisen saavuttamiseksi, putkilinjassa käytetään pääasiassa leikkaamiseen ja kukoistamiseen. Butterfly-venttiilin avaaminen ja sulkeminen on levynmuotoinen perhonen levy, joka pyörii oman akselinsa ympärillä venttiilin rungossa avaamisen ja sulkemisen tai säätelyn tarkoituksen saavuttamiseksi. Perhonen venttiili, joka on täynnä täydellistä suljettua, on yleensä alle 90 °, perhonen venttiili ja perhonen varsi ei ole kykyä lukita, perhoslevyn sijoittamiseksi, joka asennetaan venttiilin varren madonvaihteen pelkistimeen. Matovarusteiden pelkistimen käyttö ei vain voi tehdä perhonen levyistä itselukin kykyä, niin että perhonen levy pysähtyy missä tahansa asennossa, vaan myös parantaa venttiilin toimintakykyä.

Teollisen erityisen perhonen venttiilin ominaisuudet kestävät korkeaa lämpötilaa, myös sovellettava painealue on korkeampi, venttiilin nimellishalkaisija on suuri, venttiilin runko on valmistettu hiiliteräksestä, venttiililevyn tiivistysrengas on valmistettu metallirenkaasta kumirenkaan sijasta. Suuret korkean lämpötilan perhonen venttiilit on valmistettu hitsatuista teräslevystä, ja niitä käytetään pääasiassa korkean lämpötilan väliaikaiseen savukaasukanaviin ja kaasuputkiin.

Kolme korkean suorituskyvyn perhosenttien teknistä mallia

Storaenin perhonen venttiilit määrittelevät uudelleen teollisuusvirranhallinnan innovatiivisen tekniikan avulla, yhdistämällä tarkkuuden tiivistyksen, materiaalien kestävyyden ja älykkään toiminnan toimittamisen vertaansa vailla olevan suorituskyvyn tarjoamiseksi erilaisissa sovelluksissa. Johtavana perhonen venttiilityyppien ja ratkaisujen tarjoajana mallimme käsittelee vuotojen, kulumisen ja toiminnan tehokkuuden kriittisiä haasteita. Näin kolme ydinteknologiaa erottaa perhonen venttiilimme toisistaan.

1. Epäkeskeiset tiivistysjärjestelmät nolla-vuoto suorituskykyä varten

Korkean suorituskyvyn perhonen venttiilimme ydin on sen edistyneissä eksentrisissä malleissa, mikä eliminoi perinteiset venttiilit, jotka vaivaavat yleisiä vuotoongelmia:

Kaksinkertainen eksentrinen geometria: offset-levy-akseli (1. epäkeskeisyys) ja istuinkulma (toinen epäkeskeisyys) luovat ”viiva-kosketuksen” tiivisteen suljettuna, vähentäen kitkaa 40% verrattuna samankeskisiin malleihin. Tämä malli varmistaa kaasujen ja nesteiden kuplatiiviin sulkun, jopa korkeilla paineilla (jopa PN16.0MPA), mikä tekee siitä ihanteellisen perhonen venttiilisovelluksiin kemiallisissa putkistoissa ja höyryjärjestelmissä.
Kolminkertainen eksentrinen innovaatio: äärimmäisissä olosuhteissa (450 ° C+ savukaasu tai hiomaväliaine), kolminkertainen venttiilimme lisäävät kolmannen siirtymän (kiekon kasvojen kallistus), mikä mahdollistaa metallisen metallisen tiivistyksen ilman istuimen kulumista. Tämä tekniikka ylittää maapallon venttiilien rajoitukset korkean lämpötilan eristyksessä, varmistaen pitkäaikaisen luotettavuuden voimalaitoksen pakokaasujärjestelmissä.

2. Materialata tiede ankaraan ympäristön kestävyyteen

Suunnittelemme venttiilikomponentteja kestämään kovimman toimintaolosuhteet, sovittamalla perhonen venttiilien tyypit tiettyihin mediavaatimuksiin:

Runko- ja levymateriaalit: Valitse HT300 -valuraudasta (kustannustehokas vedelle/kaasulle, -10 ° C ~ 200 ° C), WCB -hiiliteräs (raskas teollisuus, -29 ° C ~ 425 ° C) tai 316L: n ruostumattomasta teräksestä (korroosionkestävä kemikaalit, -40 ° C ~ 450 ° C). 6 tuuman ja 4-tuumaissamme perhonen venttiilissämme on paksuuntuneet levy kylkiluut, jotka estävät muodonmuutoksen suurella virtausnopeudella, ylittävät standardimallit 25% syklin elämässä.
Tiivisteyhdistelmät: Pehmeät tiivisteet (NBR/EPDM) tarjoavat ≤0,1 mm: n vuototoleranssin vedelle ja jätevesille, kun taas kovat tiivisteet (ruostumaton teräs + grafiitti) käsittelevät hiukkasten kuormitettuja väliaineita ilman eroosiota, kriittinen lietteen louhinta- tai sementtikasveille.

3. Älykäs käyttö tarkkuuden hallintaan

Perhonen venttiilimme integroivat edistyneet mekanismit toiminnan tehokkuuden ja turvallisuuden parantamiseksi:

Matovaihteiden vähentäjät: Manuaalisten venttiilien standardi, nämä tarjoavat 5: 1 vääntömomentin kertolasku- ja itsekokkitoiminnot, mikä mahdollistaa helpon 90 °: n toiminnan jopa 12 tuuman halkaisijoille ja eliminoi samalla pystysuuntaisten putkilinjojen taustariskejä.
Automaatiovalmis suunnittelu: Pneumaattiset, sähkö- tai hydrauliset toimilaitteet kiinnittyvät suoraan ISO 5211 -laivoihin, jotka tukevat vikaantuneita asentoja (avoin/sulje/pidä) ja 4-20 mA: n palautetta PLC-integrointia varten. Tämä tekee venttiilistämme ihanteellisia automatisoituihin prosesseihin, vähentäen vasteaikaa 30% verrattuna vanhoihin maapalloventtiilijärjestelmiin.

Nosta virtaushallinta Storaenin kanssa

Veden jakautumisesta korkean lämpötilan teollisuusprosesseihin, perhonen venttiilimme toimittavat tarkkuuden, kestävyyden ja sopeutumiskyvyn, jonka järjestelmä vaatii. Innovatiivisella tiivistyksellä, premium-materiaaleilla ja älykkäällä toiminnalla olemme muuttaneet perhonen venttiilin yksinkertaisesta sulkulaitteesta korkean suorituskyvyn ohjausratkaisuksi. Tutustu nykyään myytävänä olevaan perhonen venttiileihimme ja koe Excellence -tekniikan eron -, koska virtauksen hallinta, suorituskyky on kaikki.

Storaen Butterfly -venttiilit: Mukautetut ratkaisut ja laadunvarmistus

Storaen määrittelee uudelleen teollisuusvirtauksen hallinnan räätälöityjen perhonen venttiiliratkaisujen ja tinkimättömien laatustandardien kanssa varmistaen, että jokainen venttiili täyttää ainutlaatuiset toimintatarpeesi. Materiaalin valinnasta suorituskyvyn sertifikaatioon, perhonen venttiilin tyypimme yhdistävät tekniikan joustavuuden tiukkaan laadunvarmistukseen – tässä on kuinka tarjoamme tarkkuutta erityistarpeisiisi.

Räätälöinti: Suunniteltu tarkkoihin eritelmiin

1. Räätälöidyt mitoitukset ja kokoonpanot
Kattaa DN40-DN1200, 4-tuumainen perhonen venttiili ja 6-tuumainen perhonen venttiilimallimme (ja sen ulkopuolella) mukautuvat minkä tahansa mittakaavan putkiverkkoihin. Ei-standardikoot? Käsittelemme räätälöityjä halkaisijoita ainutlaatuisiin asennuksiin kompakteista LVI -järjestelmistä massiivisiin teollisuusputkiin.
Valitse kiekko-, kiinnitys-, laippa- tai hitsatut yhteydet vastaamaan ASME-, DIN- tai JIS -standardeja – sovittimen vaivaa globaalissa projekteissa.

2. Materiaali ja tiivisteen optimointi

Kehon materiaalit: Valitse HT300 -valurauta (vesi/kaasu), WCB -hiiliteräs (raskas teollisuus) tai 316L ruostumatonta terästä (korroosionkestävyys), jotta väliaineet sopivat -40 ° C -450 ° C.
Tiivistetyypit: Pehmeät tiivisteet (NBR/EPDM) vedelle/jätevesille (≤0,1 mm vuoto) tai kovametallien tiivisteille (ruostumattomasta teräksestä + grafiitti) korkean lämpötilan/savukaasun kohdalla-mikä on epämääräistä maapalloventtiilin kestävyyttä hioma-olosuhteissa.

3. Käyttö ja toiminnallisuus

Manuaalinen (matovarusteet), pneumaattiset, sähkö- tai hydrauliset toimilaitteet ISO 5211 -asennuksella varmistavat tarkan ohjauksen. Lisää viattomia mekanismeja (ilmasta avoimeen/sulje) tai 4-20 mA: n palaute automatisoituihin prosesseihin.
Erikoistuneet mallit: kryogeeniset venttiilit (-196 ° C), korkeamuotoiset mallit tai palo-turvalliset kokoonpanot turvakriittisissä sovelluksissa.

Tinkimätön laatu: suunnittelusta toimitukseen

1. Tiukka testausjärjestelmä

Hydrostaattiset testit: 1,5x kuorien painekunta, 1,1x istuimille, todentamalla nollavuoto.
Syklien testaus: 5000+ pehmeiden tiivisteiden toimintaa, 10 000+ kovaa tiivistettä – kestävyyden lisääminen ylittää teollisuuden normeja.
Materiaalin jäljitettävyys: Jokainen komponentti sisältää myllytodistuksen, joka varmistaa kemiallisen resistenssin ja lämpötilavaatimusten noudattamisen.

2. takuu ja myynnin jälkeinen tuki

Yhden vuoden takuu kattaa tiivisteen suorituskyvyn ja mekaaniset viat, joissa on 24/7 tekninen tuki asennusta, huoltoa tai vianetsintä.
Varaosien saatavuus: Vaihtoistuimien, levyjen tai toimilaitteiden nopea toimitus seisokkien minimoimiseksi – IDEAL asiakkaille, jotka ostavat perhosenttileitä myytävänä irtotavarana.

Miksi valita Storaen mukautetuille perhonen venttiileille?

Sovellusosaaminen: Tarvitsetko samankeskisen perhonen venttiilin vedenkäsittelyä varten tai kolminkertaisen petrokemian kasvien mallin, insinöörimme kohdistavat perhonen venttiilin tyypit ja sovellukset tarkkaan prosessiparametreihisi.
Kokonaiskustannustehokkuus: Räätälöidyt ratkaisut vähentävät ylikuormituskustannuksia, kun taas kestävät mallit vähentävät ylläpitoa 30% verrattuna geneerisiin venttiileihin.

Nosta järjestelmääsi räätälöityllä tarkkuudella

Älä tyydy hyllylle, kun operaatiosi vaativat huippuosaamista. Storaenin mukautetut perhonen venttiilit – tiukan laadunvarmistuksen vuoksi – toimittavat projektin ansaitsemasi suorituskyvyn, luotettavuuden ja sopeutumiskyvyn. Tutustu tänään myytävänä olevaan perhonen venttiileihin ja selvitä kuinka räätälöity tekniikka muuttaa virtauksen hallintaa.

Luokittelu rakenteen mukaan
(1) Keskusta suljettu perhonen venttiili

(2) Yksittäinen eksentrinen suljettu perhonen venttiili
(3) Kaksinkertainen eksentrinen tiiviste perhonen venttiili

(4) Kolme eksentristä tiivisteventtiiliä

Tiivistyspintamateriaalin luokituksen mukaan
(1) pehmeä tiiviste perhonen venttiili:
1) Tiivistelmä päinvastoin ei-metallisella pehmeällä materiaalilla ei-metalliselle pehmeän materiaalin koostumukselle.
2) Metallin kovan materiaalin tiivistäminen ei-metalliselle pehmeälle materiaalikoostumukselle.
(2) Metalli Kova tiiviste perhonen venttiili: Tiilmaus Metalli kovalla materiaalilla metallin kovan koostumuksen metalli.

Luokittelu tiivistämällä lomake
(1) pakotettu tiiviste perhonen venttiili
1) Joustava tiivisteen perhonen venttiili. Tiivistä erityinen paine venttiilin levyn suulakepuristusventtiilin istuimella, kun venttiili on suljettu, venttiilin istuin tai venttiililevyn joustavuus syntyy.
2) Ulkoinen vääntömomentti tiivistynyt perhonen venttiili. Tiivistyspaine syntyy venttiilin akseliin kohdistetulla vääntömomentilla.
(2) paineistettu tiivisteen perhonen venttiili. Tiivistyspesifinen paine syntyy venttiilin istuimen tai venttiililevyn avulla poppet -tiivistyselementin täyttöpaineessa.
(3) Automaattinen tiivistysperhontaventtiili. Tiivistyspaine tuottaa automaattisesti keskipaine.

Luokittelu työpaineella
(1) Tyhjiöventtiili. Työpaine ilmakehän kalenterin perhosenttiilin vakiopaikan alapuolella.
(2) Matalapaineinen perhonen venttiili. Nimellinen paine PN <1,6mPa perhonen venttiili.
(3) Keskikokoisen paine -perhonen venttiili. Nimellispaine PN 2,5 – 6,4MPA -perhonen venttiili.
(4) Korkeapaineinen perhonen venttiili. Nimellispaine PN 10,0 – 80,0MPA Butterfly -venttiili.
(5) Erittäin korkea paine perhonen venttiili. Nimellispaine PN> 100mPa perhonen venttiili.

Luokittelu käyttölämpötilassa
(1) Korkean lämpötilan perhonen venttiili. t> 450 c perhonen venttiili
(2) Keskilämpöinen perhonen venttiili. 120 c(3) Normaali lämpötila perhonen venttiili. 40 ° C(4) Matalan lämpötilan perhonen venttiili. Butterfly -venttiili 100 (5) Erittäin matala lämpötila perhonen venttiili. T <100 C perhonen venttiili.

(1) perhonen venttiili.

Butt-Clamp Butterfly -venttiilin perhonen levy on asennettu putkilinjan halkaisijaan. Perhonen venttiilin rungon sylinterimäisessä kanavassa levynmuotoinen perhonen levy pyörii akselin ympäri, kiertokulma välillä 0 ° – 90 °, pyöritetty 90 °: seen, venttiili on täysin avoin tila.

Perhonen venttiili on rakenteeltaan yksinkertainen, pienen painon koko ja kevyt, ja se koostuu vain muutamasta osasta. Ja vain kiertävä 90 ° voi nopeasti avata ja sulkea, yksinkertaisen toiminnan, samalla venttiilillä on hyvät nesteenhallintaominaisuudet. Kun perhonen venttiili on täysin avoimessa asennossa, perhonen levyn paksuus on ainoa vastus, kun väliaine virtaa venttiilin rungon läpi, joten venttiilin tuottama painepisara on hyvin pieni, joten sillä on hyvät virtauksen hallintaominaisuudet. Butterfly -venttiilillä on kahden tyyppinen tiivistys: elastinen tiiviste ja metallitiiviste. Joustava tiivisteventtiili, tiiviste voidaan asettaa venttiilin runkoon tai kiinnittää perhonen levyyn ympäri.

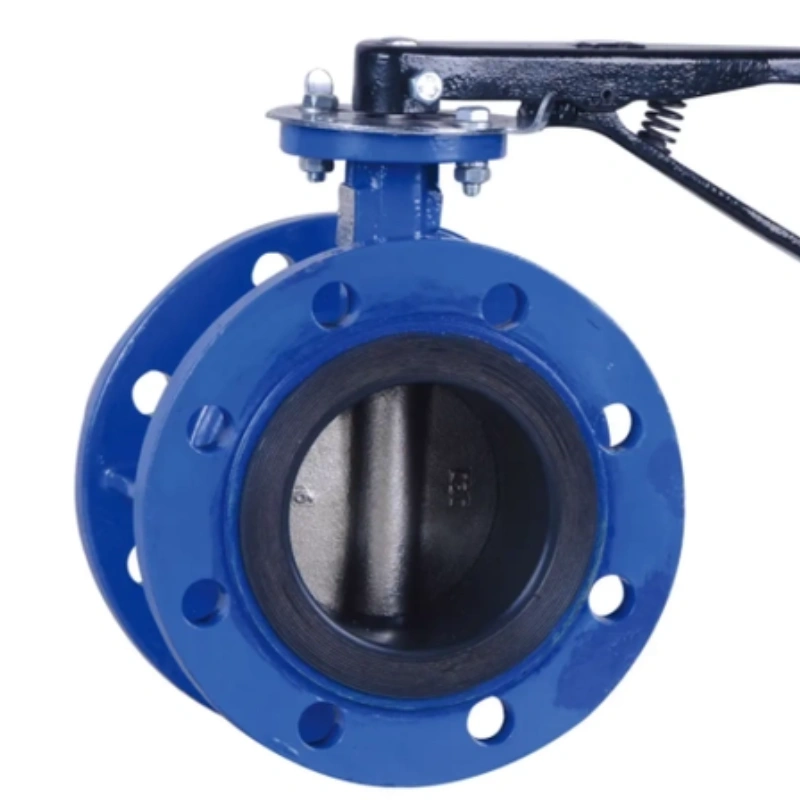

(2) laipallinen perhonen venttiili.

Laivan perhonen venttiili pystysuoraan levyn rakenteeseen, venttiilin varsi integraalille metallisille kovaa tiivisteventtiilin tiivistysrenkaalle joustavalle grafiittialueelle ja ruostumattomasta teräksestä valmistetulle levylle komposiitirakenne, asennettu venttiilin runkoon, perhonen levyjen tiivistimen pintapinnat hitsatut ruostumattomasta teräksestä. Pehmeän tiivisteainilin tiivisustusrengas on valmistettu nitriilikumista, joka on asennettu perhonen levylle.

(3) LUG -tyyppinen perhonen venttiili.

(4) Hitsattu perhonen venttiili.

Hitsattu perhonen venttiili on suljettu tyyppinen perhonen venttiili, jota käytetään laajasti rakennusmateriaaleissa, metallurgiassa, kaivostoiminnassa, sähkötehossa ja muissa tuotantoprosesseissa, keskilämpötilassa ≤ 300 ℃ 0,1MPA-putkilinjan nimellinen paine, jota käytetään yhdistämään, avaamaan ja sulkemaan tai säätämään väliaineiden määrää.

Kiinnitetty pehmeä tiiviste perhonen venttiilin päämuodon liitäntäkoko Yksikkö: mm

Mihin perhonen venttiiliin käytetään?

Perhonen venttiili on eräänlainen neljännesvuosiventtiili, joka käyttää pyörivää levyä nesteen virtauksen säätelemiseksi. Sen suunnittelu sisältää erilaisia ominaisuuksia, jotka tekevät siitä sopivan erityisiin sovelluksiin eri toimialoilla, mukaan lukien vesihuolto, jätevedenkäsittely, kemiallinen prosessointi ja LVI -järjestelmät. Perhonen venttiilin toimintojen ja etujen ymmärtäminen voi auttaa sinua tekemään tietoisia päätöksiä sen käytöstä eri skenaarioissa.

Perhonen venttiilin ensisijainen tarkoitus on nesteiden ja kaasujen virtausta. Venttiilin sisällä oleva levy kääntyy keskusakselin ympärille, mikä mahdollistaa nopean ja tehokkaan toiminnan. Tämä vuosineljänneksen käännösmekanismi on erityisen edullinen, kun tarvitaan nopeaa virtausnopeuteen. Esimerkiksi vedenkäsittelylaitoksissa tai teollisissa sovelluksissa, joissa tarkka ohjaus on ratkaisevan tärkeää, perhonen venttiili voi toimia tehokkaana ratkaisuna.

Lisäksi perhonen venttiilit tunnustetaan kevyestä ja kompaktista suunnittelustaan. Muun tyyppisiin venttiiliin verrattuna ne vievät vähemmän tilaa, mikä tekee niistä ihanteellisia tiukkojen tilojen asennuksiin tai kun painon näkökohdat ovat kriittisiä. Olipa putkilinjoissa tai rajoitetuilla alueilla, perhonen venttiilin minimalistinen suunnittelu mahdollistaa monipuolisuuden uhraamatta toiminnallisuutta.

Toinen perhonen venttiilin merkittävä levitys on järjestelmän eristämisessä. Sulkemalla levyn kokonaan, venttiili luo tiukan tiivisteen, joka estää nestevirtausta. Tämä on erityisen hyödyllistä ylläpitoskenaarioissa, joissa tarvitaan putkilinjan eristäviä osia. Kyky nopeasti ja luotettavasti katkaista virtaus tekee perhonen venttiileistä olennaisen komponentin järjestelmien hallitsemisessa ja turvallisuuden varmistamisessa eri teollisuusprosesseissa.

Yhteenvetona voidaan todeta, että perhonen venttiiliä käytetään lukuisissa sovelluksissa virtauksen säätelemiseksi, järjestelmien eristämiseksi ja toiminnan tehokkuuden parantamiseksi. Sen kompakti suunnittelu, nopea toiminta ja luotettavuus tekevät siitä suositun valinnan monilla toimialoilla. Ymmärtäminen, mihin perhonen venttiiliin käytetään, antaa sinulle mahdollisuuden arvostaa sen kriittistä roolia nesteen hallinnassa ja hallinnassa. Olitpa mukana suunnittelussa, ylläpidossa tai teollisessa suunnittelussa, kiinteän käsitys perhonen venttiilisovelluksista palvelee sinua hyvin ammatillisissa pyrkimyksissäsi.

Perhonen venttiilien edut

Yksi perhonen venttiilien merkittävä etu on niiden kompakti muotoilu. Toisin kuin perinteiset venttiilit, jotka ovat yleensä tilaa vieviä, perhonen venttiilit koostuvat yksinkertaisesta levystä, joka on asennettu akseliin. Tämä virtaviivainen rakenne mahdollistaa asennuksen tiukkoihin tiloihin, mikä tekee niistä ihanteellisen vaihtoehdon projekteille, joissa on rajoitettu tilaa laitteille. Lisäksi niiden kevyt luonto vähentää putkistojärjestelmien kokonaispainoa, mikä johtaa helpompaan käsittelyyn ja asennukseen.

Toinen perhonen venttiilien kriittinen etu on niiden nopea toiminta. Suunnittelu helpottaa nopeaa aukkoa ja sulkemista, ja koko liikkeen aikana tarvitaan vain 90 astetta. Tämä ominaisuus on erityisen arvokas sovelluksissa, joissa virtauksen oikea -aikainen hallinta on ensiarvoisen tärkeää, kuten vedenkäsittelylaitoksissa tai kemiallisissa prosessointilaitoksissa. Perhonen venttiilien nopea reagoivuus edistää toiminnan tehokkuutta ja vähentää seisokkeja.

Lisäksi perhonen venttiilit tarjoavat erinomaisen virtauksen säätelyn. Osittain avautuessa nämä venttiilit voivat luoda virtaviivaisen virtausreitin hallitsemalla tehokkaasti läpi kulkevaa väliainetta. Tämä ominaisuus on välttämätön sovelluksissa, joissa tarkka virtaushallinta on ratkaisevan tärkeää, mikä mahdollistaa järjestelmän johdonmukaisen suorituskyvyn.

Perhonen venttiilit osoittavat myös kestävyyttä ja alhaisia huoltotarpeita. Vahvista materiaaleista, kuten ruostumattomasta teräksestä tai PVC: stä, rakennettuna ne ovat resistenttejä korroosiolle, joten ne sopivat eri aineisiin, mukaan lukien aggressiiviset kemikaalit ja syövyttävät ympäristöt. Niiden yksinkertainen mekanismi vähentää mekaanisen vian todennäköisyyttä, minimoimalla edelleen huoltovaatimukset ja käyttökustannukset.

Lopuksi, perhonen venttiilien sopeutumiskyky tekee niistä sopivia erilaisiin sovelluksiin eri toimialoilla. LVI -järjestelmistä vedenjakeluun ja jätevedenkäsittelyyn nämä venttiilit voivat käsitellä laajan nesteiden valikoiman parantaen niiden hyödyllisyyttä useilla aloilla.

Mitä eroa on porttiventtiilin ja perhonen venttiilin välillä?

Toimintamekanismi

Ensisijainen ero porttiventtiilien ja perhonen venttiilien välillä on niiden suunnittelu- ja toimintamekanismeissa. Eräs porttiventtiili hyödyntää lineaarista liikettä portin nostamiseksi tai laskemiseksi virtauksen ohjaamiseksi. Tämä mekanismi on ihanteellinen on-off-hallintaan, mutta ei toimi hyvin kuristussovelluksissa. Päinvastoin, perhonen venttiili käsittää pyörivän levyn, joka kääntyy keskusakselin ympärille virtauksen säätelemiseksi. Tämä suunnittelu mahdollistaa nopean käytön ja on erityisen tehokas kuristus.

Virtauksen hallinta ja tehokkuus

Toinen kriittinen ero on virtausominaisuudet. Perhonen venttiilit tunnetaan kyvystään tarjota tasainen virtausnopeus minimaalisella painehäviöllä. Tämä tehokkuus on erittäin edullinen suurten volyymien sovelluksissa ja missä tilaa on rajoitettu. Sitä vastoin porttiventtiilit ovat vähemmän tehokkaita kuristumisessa ja voivat luoda turbulenssin, mikä johtaa suorituskykyvajeeseen korkean virran skenaarioissa.

Tila ja painon näkökohdat

Perhonen venttiilit ovat yleensä kompakti ja kevyempiä kuin porttiventtiilit. Tämä tilaa säästävä muotoilu tekee perhonen venttiileistä, jotka sopivat asennukseen tiukkoihin tiloihin, joissa perinteiset porttiventtiilit voivat osoittautua hankaliksi. Perhonen venttiilien vähentynyt paino yksinkertaistaa käsittelyä asennuksen ja kunnossapidon aikana.

Soveltuvuus

Molemmilla venttiilien tyypeillä on erityisiä sovelluksia, joissa ne ovat erinomaisia. Porttiventtiilejä käytetään tyypillisesti sovelluksissa, jotka vaativat minimaalista painehäviötä ja missä täydellinen eristys on ensiarvoisen tärkeää. Päinvastoin, perhonen venttiilit suositaan järjestelmissä, jotka vaativat nopeaa käyttöä ja usein virtauksen säätöjä, mikä tekee niistä ihanteellisia LVI -järjestelmille, vedenjakaumalle ja jäteveden käsittelylle.

Mitkä ovat kolmen tyyppiset perhonen venttiilit?

1. Samankeskiset perhonen venttiilit

Konsentrisille perhosenttileille on ominaista niiden yksinkertainen muotoilu, jossa levy on kohdistettu eksentrisesti venttiilin rungon kanssa. Tässä kokoonpanossa levy pyörii akselin ympäri, joka on nesteen virtauksen suuntainen. Konsentrisia perhonen venttiilejä käytetään pääasiassa matalapaineisissa sovelluksissa, mikä tekee niistä ihanteellisia vesi- ja jäteveden käsittelyyn. Niiden suoraviivainen suunnittelu mahdollistaa tehokkaan virtauksen hallinnan ja minimaalisen paineen pudotuksen, mikä varmistaa optimaalisen suorituskyvyn eri asetuksissa.

2. Epäkeskeiset perhonen venttiilit

Epäkeskeiset perhonen venttiilit, jotka tunnetaan myös nimellä korkean suorituskyvyn perhonen venttiilit, on ainutlaatuinen malli, joka mahdollistaa levyn korvaamisen venttiilin istuimelta. Tämä malli parantaa tiivistysominaisuuksia ja vähentää venttiilikomponenttien kulumista. Epäkeskeiset perhonen venttiilit sopivat hyvin vaativiin sovelluksiin, mukaan lukien ne, joihin liittyy korkeampia paineita ja lämpötiloja. He ovat erinomaisia palveluissa, kuten lietteiden, syövyttävien nesteiden ja muiden haastavien väliaineiden käsittelyssä, varmistaen pitkäaikaisen toiminnan ja luotettavuuden.

3. Kaksinkertainen eksentrinen perhonen venttiilit

Kaksinkertaiset eksentriset perhonen venttiilit tai kolminkertaiset offset -perhonen venttiilit, ota eksentristen venttiilien suunnittelu askeleen pidemmälle. Kahdella korvauksella – yksi levyn pyörimiseen ja toinen tiivistyspinnalle – nämä venttiilit tarjoavat parannettua suorituskykyä, etenkin vaativissa olosuhteissa. Kaksinkertainen eksentrinen muotoilu johtaa alhaisempaan kitkaan levyn ja istuimen välillä, mikä mahdollistaa tiukan tiivisteen ilman perinteisiin venttiilien malliin liittyviä kulumisia. Ne ovat ihanteellinen valinta korkeapaineisiin, korkean lämpötilan sovelluksiin ja löytävät usein käytön teollisuudenaloilla, kuten öljy ja kaasu, sähköntuotanto ja lääkkeet.
