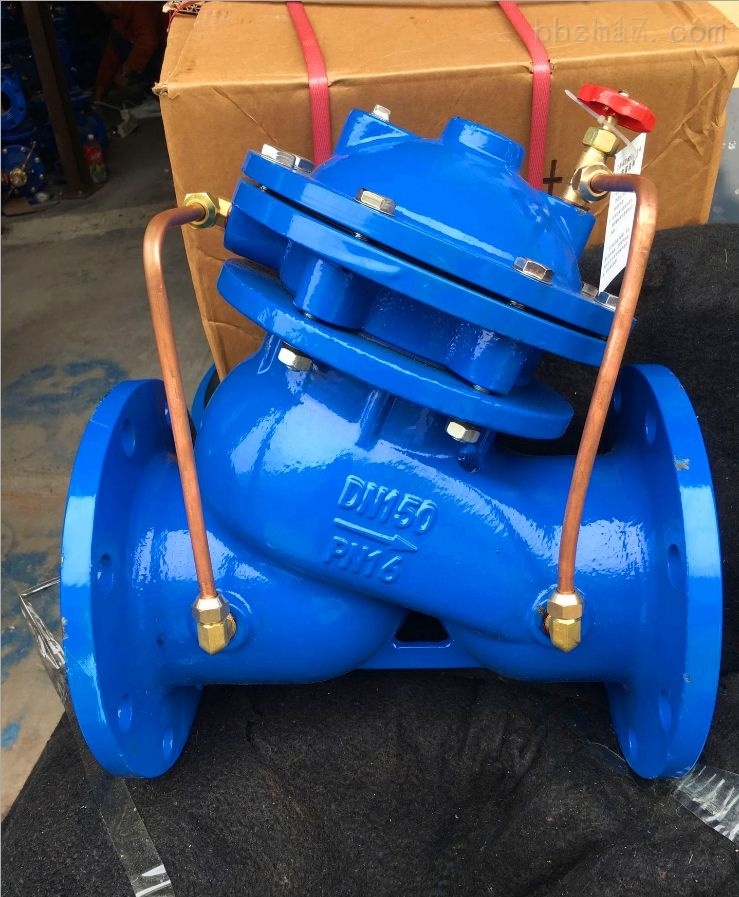

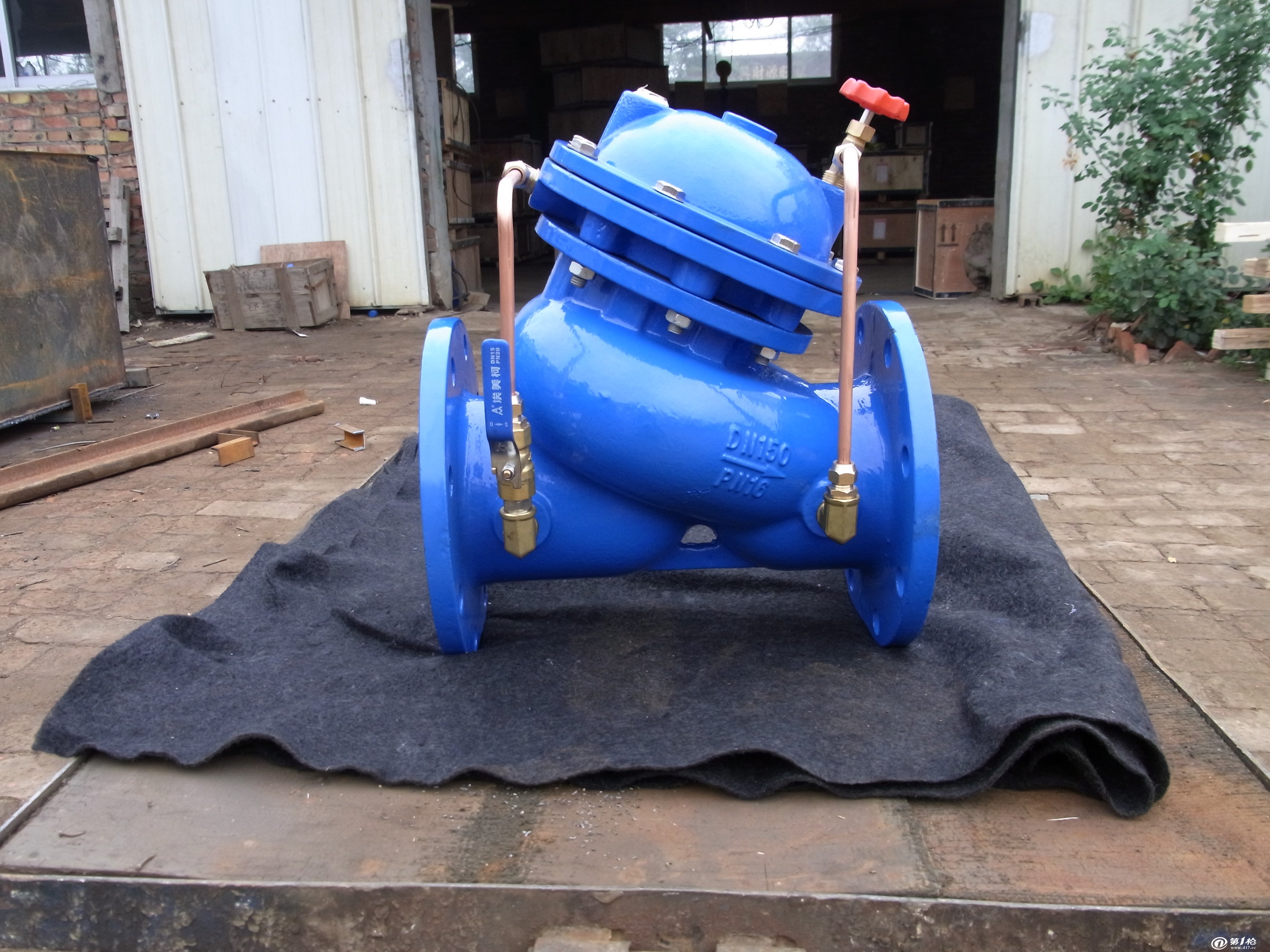

Ohjausventtiili

Monitoiminen pumpun ohjausventtiili koostuu pääventtiilistä ja säätelevästä venttiilistä ja vastaanotinjärjestelmästä, venttiilin runko hyväksyy tasavirtaventtiilin rungon. Pääventtiilin ohjauskammio on kalvotyyppi tai männän tyyppinen kaksoisohjauskammion rakenne. Ohjauskammio on korotettu yksi kuin yleinen hydraulinen ohjausventtiili, joka lisää pääventtiilin aukon aukon ja realisoitua multi-funktionaalista ohjausta koskevaa ohjaustoimintoa. Hidas sulkeminen ja pysähtyminen, joka toteuttaa pumpun poistoaukon monitoimisen ohjauksen yhdellä venttiilillä ja yhdellä säädöllä. Monitoiminen ohjaus.

Tätä tuotetta käytetään korkean kerrostalojen vesihuoltojärjestelmissä ja muissa vesihuoltojärjestelmän pumpun poistoputkistoissa, jotta pumpun aloittaminen ja vesivasaran putkisto estämään ja vaimentamaan, estämään veden takaisinvirta pumpun suojaamiseksi ja putkilinjan turvallisuuden ylläpitämiseksi. Pumpun toiminnan automatisoinnin toteuttamiseksi, yksinkertaistamiseksi, vähentämään työvoimaa ja parantavat luotettavuutta, ihmiset käyttävät hydraulisia venttiilejä ja sähköventtiilejä manuaalisten venttiilien korvaamiseksi, useita teknisiä parannuksia monoblock-venttiileihin, hitaasti avautuvien ja hitaasti sulkevien takaosan venttiilien, hitaasti vaikuttavien avoimien ja läheisten hydrauliikkaventtiilien, automaattisten hitaiden välisten porttiventtiilien, kaksoisvaikuttavien venttiilien, syntymisen syntyminen, kaksoisvaikuttavat ja tiiviit venttiilit, automaattiset hitaasti sulkevat portin venttiilit, kaksoisvaikutteinen. Venttiilien tyypit.

Porttiventtiili

Se porttiventtiili on yleensä suljetussa tilassa, porttiventtiili avataan hitaasti, kun pumppu käynnistyy, ja kun pumppu pysäytetään, porttiventtiili suljetaan nopeasti ensin ja suljetaan sitten hitaasti tietyn asteen jälkeen. Pumpun suljettu portin aloitus ja suljettu portin pysäytys, voivat tehokkaasti estää pumpun vesivasaran aukon ja pysäyttää pumpun vesivasaran, vähentävät samalla moottorin kuormitusta pumpun käynnistyessä, pumppu nollavirtausnopeudella, kun minimiakselin teho, yleensä vain 30% suunnittelun akselin tehosta. Toinen porttiventtiilin toiminto on, että kun porttiventtiili on suljettu, se voi tarjota turvallisia pääsyolosuhteita venttiileille ja pumpuille, kuten takaventtiilien ja pumppujen ja pumpun väliin asennettujen pumppujen, estäen veden palautumisen paineputkesta.

Takaventtiili

Se takaventtiili estää veden virtauksen, joka johtuu äkillisestä voimavajasta muuttamasta suuntaa ja estää takaisinvirtausta. Pumpun äkillinen sammutus on alttiita vesivasaralle. Kun pumpun geometrinen päänkorkeus on suuri, vakavan vesivasaran hetkellinen korkea paine voi johtaa putken repeämään ja vakaviin tuotantoonnettomuuksiin.

Vesivasaran eliminaattori

Vesivasaran eliminaattori voi tehokkaasti eliminoida kaiken tyyppiset nesteet voimansiirtojärjestelmässä ilman tarvetta pysäyttää nesteiden virtaus epäsäännöllisen vesivasaran tapauksessa ja voimansiirtojärjestelmän nousu voi tuottaa vesisokin aalto iskua, jotta tuhoisat isku -aaltojen eliminointi saavutetaan suojaavassa tarkoituksessa. Joten vesivasaran vesivasaran estämiseksi vesivasaran eliminaattoriin asennetussa pumpun painevesiputkessa usein.

Kolme yhdessä -suojausta: Kuinka monitoimiset ohjausventtiilit integroivat portin, tarkista ja vesivasaran eliminaattoritoiminnot

Storaenin ohjausventtiilin uudelleenmäärittely uudelleen teollisuuden nesteenhallinta yhdistämällä kolme kriittistä toimintoa-GATE-venttiilin eristäminen, takaiskuventtiilin takavirran ehkäisy ja vesivasaran eliminaatio-yhdellä, tilaa säästävällä suunnittelulla. Suunniteltu korvaamaan perinteiset monen venttiilin asetukset, virtauksenhallintaventtiilimme ja vedenpaineen hallintaventtiililiuokset yksinkertaistavat putkilinjajärjestelmiä parantaen samalla turvallisuutta ja tehokkuutta, mikä tekee niistä ihanteellisia korkean kerrostalojen, teollisuuden pumppausasemien ja hyödyllisyysverkkojen kanssa.

1. Integroitu porttiventtiili: Tarkka virtauksen eristäminen

Tämän monitoimisen ohjausventtiilin ytimessä on raskas porttiventtiilimekanismi, joka tarjoaa luotettavan/pois pää- tai pois hallinnan ylläpidosta tai hätätilanteiden sammutuksista:

Kokoportaat: rinnakkainen portin suunnittelu (DN50-DN1400) varmistaa minimaalisen painehäviön (≤0,01MPA) ja rajoittamattoman virtauksen, kun ne ovat täysin auki, ylittäen tavanomaiset porttiventtiilit 20% energiatehokkuudessa.
Kaksipaikkainen tiivistys: Pehmeä kumi tai metalli-metallitiivisteet (väliaineista riippuen) saavutetaan kuplatiiviinen sulkeminen, kriittinen pumppujen tai putkistojen eristämiseksi korjausten aikana ilman jäännösvirtausriskejä.

2. Sisäänrakennettu vastaventtiili: Automaattinen takavirtaussuojaus

Erillisen takaiskuventtiilin tarpeen eliminoimalla suunnittelussa on jousikuormitettu levy, joka sulkeutuu heti, kun Flow kääntyy, suojaamalla pumppuja vahingollisilta takavirtailta:

Matala-reittipainesuunnittelu: Levy aukeaa vain 0,05MPA: lla, varmistaen tasaisen eteenpäin suuntautuvan virtauksen matalapainejärjestelmissä samalla kun sulkeutuu 0,2 sekunnin kuluessa virtauksen kääntämisestä-nopeampi kuin erilliset lähtöventtiilit 30%.
Hiukkastenkestävyys: Virtaviivainen venttiilin runko vähentää roskien kertymistä, joten se sopii pieniin kiinteisiin aineisiin (esim. Hiekka, asteikko) vaarantamatta tiivisteen eheyttä.

3. Edistynyt vesivasaran eliminaattori: Kontrolloidut sulkemistekniikka

Kolmas integroitu funktio käsittelee putkilinjojen hiljaista tappajaa-vesivasaraa-kaksoiskontrollikammiojärjestelmän kautta:

Hidas-shut-mekanismi: Kalvo- tai mäntätyyppinen ohjauskammio (käyttäjän valitsemat paineenohjausventtiilin tyypit) säätää sulkeutumisaikaa 3–120 sekunnista, tukahduttaen vesivasarapiikkien ≤1,5x työpaineeseen (vs. 3x perinteisissä asetuksissa).
Kolmivaiheinen toiminta:
Päälevyn nopea sulkeminen (80% aivohalvaus 5s: ssä) suuren nopeuden virtauksen pidättämiseksi;
Pilottiventtiilin asteittainen sulkeminen (loput 20% yli 30–120s) paineen nousun poistamiseksi;
Automaattinen lukitus suljetussa asennossa takavirran estämiseksi pumpun sammutusten aikana.

Räätälöity nesteenhallintatarpeisiin

Vedenhallintaventtiilimme ja virtauksenhallintaventtiilien tyypit toimittavat korkean askeleen vedenjakeluverkon tai teollisen jäähdytysjärjestelmän hallinnasta vertaansa vailla olevan monipuolisuuden. Integroitu muotoilu ei vain yksinkertaista ylläpitoa, vaan myös parantaa järjestelmän luotettavuutta poistamalla epäonnistumispisteet erillisten venttiilien välillä.

Päivitä Storaenin ohjausventtiiliratkaisuun ja koe kolmen kriittisen toiminnan edut yhdessä vankassa paketissa – suunniteltu putkistojen suojaamiseksi, pumpun käyttöiän pidentämiseksi ja virtaviivaista. Tutustu paineenhallintaventtiilityyppeihimme tänään ja selvitä, miksi älykkäämpi nesteenhallinta alkaa integroidulla innovaatiolla.

Kalvo vs Männänohjauskammiot: Ydintekniikat paineen säätämiseksi monitoimisissa venttiileissä

Storaenin ohjausventtiilien malleissa valinta kalvo- ja männän tyyppisten ohjauskammioiden välillä on kriittinen tarkan paineen säätelyn ja virtauksen hallinnan saavuttamiseksi. Kahden ensisijaisen paineenhallintaventtiilin tyypinä jokainen tarjoaa ainutlaatuisia etuja, jotka on räätälöity tiettyihin teollisuustarpeisiin – tässä miten ne toimivat ja missä ne ovat huippuosaisia.

1. Kalvojen hallintakammiot: sileä, matala-kohinan säätely puhtaan väliaineen suhteen

Ihanteellinen vedenjakelu-, LVI- ja Low Particle -järjestelmiin, kalvokammioihin käyttävät joustavaa EPDM- tai NBR-kalvoa paineen kääntämiseksi liikkeeseen:

Käyttöperiaate: ylävirran paine vaikuttaa kalvoon, työntämällä sitä alaspäin venttiililevyn asennon säätämiseksi. Paluu jousen tasapainottaa voiman, joka mahdollistaa Steplit Flow -modulaation minimaalisella hystereesillä (≤1,5% täysimittaisesta).
Tärkeimmät edut:
Kustannustehokas ja vuotokestävä: Ei mekaanisia tiivisteitä tai väliaineille alttiita liikkuvia osia, vähentämällä ylläpitoa 20% ja eliminoimalla juomaveden tai farmaseuttisten linjojen saastumisriskit.
Hiljainen toiminta: Pehmeä kalvo absorboi värähtelyä, joten se sopii meluherkkiin ympäristöihin, kuten korkean kerrostaloihin (kohina ≤65dB toiminnan aikana).
Rajoitukset ja tekniset tiedot: Paras paineille jopa 6,3MPa ja lämpötiloihin -10 ° C -80 ° C; Ei suositella hioma -aineille. Yleinen vedenpaineen hallintaventtiilissä ja virtauksen ohjausventtiilimalleissa kunnallisissa sovelluksissa.

2. Männänohjauskammiot: raskas suorituskyky korkeapaineen, ankarien väliaineiden suhteen

Teollisuusprosesseihin, joihin liittyy korkea paine, korkeat lämpötilat tai hiukkasten kuormitetut nesteet (esim. Jätevesi, öljy), männän kammiot tarjoavat vankan mekaanisen kontrollin:

Käyttöperiaate: Sylinterimäinen mäntä (valurauta tai 316L ruostumaton teräs) muuntaa hydraulisen tai pneumaattisen paineen lineaariseksi liikkeeksi käyttäen suoraan venttiilin varrta suurella vääntömomentilla (jopa 500N · m).
Tärkeimmät edut:
Äärimmäinen paineenkestävyys: Kahvoi jopa 10,0MPa ja lämpötilat jopa 150 ° C: seen, ylittäen kalvot 60% korkeapaineisissa skenaarioissa, kuten teollisuuskattilajärjestelmissä.
Kulutustoleranssi: Kovakroman pinnoitettu männän pinta kestää naarmuja hiekasta, mittakaavasta tai lietteistä, mikä varmistaa 50 000+ syklin käyttöiän hankaavissa ympäristöissä-kriittiset kaivos- tai kemiallisille kasveille.
Suunnitteluhuomautukset: Sisältää kaksisuuntainen mekanismi sivuttaisliikkeen estämiseksi, istuimen kulumisen minimoimiseksi ja tiivistystarkkuuden ylläpitämiseksi (vuoto ≤0,01% nimellisvirtauksesta).

Milloin valita kalvo vs mäntä?

Mediatyyppi: Kalvo puhtaille nesteille/kaasuille; Mäntä likaisille nesteille, korkean viskositeetin väliaineille (esim. Voiteltava öljy) tai höyry.
Ohjaustarkkuus: Kalvo tarjoaa hienomman säädön (0,5%: n resoluutio); Mäntä priorisoi voiman ja kestävyyden.
Teollisuuden sopivuus:
Kalvo: Veden jakelu, rakennusautomaatio (vedenohjausventtiilisovellukset).
Mäntä: Petrokemian, sähköntuotanto ja raskas teollisuus (pari virtausventtiilien kanssa prosessiputkistoihin).

Storaenin suunnitellut huippuosaamisen

Mukauttamisvaihtoehdot: Molemmat mallit ovat ohjausventtiilin mitoitusstandardien (ISO 5208, GB/T 17213) mukaisia, konfiguroitavien iskujen pituuksilla (25–300 mm) ja palautealueiden (4–20 mA) automatisoitujen järjestelmien kanssa.
Luotettavuuspäivitykset: Kalvoissa on anti-Tearin aramidivahvistuksia; Männät sisältävät itsevoitelevat PTFE-renkaat, kitkan vähentäminen 30% verrattuna geneerisiin malleihin.

Tee oikea valinta järjestelmällesi

Tarvitsetko kalvon tarkkuuden tai männän karkean, Storaenin ohjausventtiililiuokset varmistavat optimaalisen paineen säätelyn ainutlaatuiseen toimintatilaan. Ymmärtämällä näitä ydinteknologioita voit valita ihanteellisen paineenhallintaventtiilin tyypin tehokkuuden parantamiseksi, seisokkien vähentämiseksi ja vaativimmat teollisuusstandardit. Ota yhteyttä tänään tutkiaksesi, kuinka tekniikan asiantuntemuksemme voi nostaa nesteenhallintajärjestelmääsi.

Työperiaate

(1) Kun pumppu pysäytetään, venttiililevy on suljettu poistopäässä ja kalvon yläkammiossa staattisen paineen alla.

(2) Kun pumppu käynnistyy, vedenpaine siirretään alakammioon ohitusputkesta, ja pääventtiililevyn ja hitaasti sulkevan venttiililevyn avautuvat hitaasti vedenpaineen alla sisääntulopäässä ja alakammiossa.

(3) Sisääntulon pään paineessa venttiililevy nousee suurimpaan avaustilaan, aukkokorkeus määritetään virtausnopeuden perusteella.

(4) Pumpun pysähtymisen hetki, virtausnopeus ja paine vähenevät yhtäkkiä ja pääventtiililevy alkaa liukastua alas painovoiman vaikutuksen alla.

(5) Kun virtausnopeus on lähellä nollaa, pääventtiili on suljettu, pääventtiililevy jätetään helpotusreiteille heikentääksesi vesivasaran vaikutusta; Pääventtiililevy alemman ja yläosan välisen paine-eron muodostumisessa, venttiilin poistoaukon vedenpaine ohitusputkesta ylempään onkaloon edistämään kalvon painekierrosta siten, että alempi onkalon vesi purkautui venttiilin sisääntuloon, hitaasti sulkeva venttiililevy alkoi hidastaa sulkemista.

(6) Hidas sulkemisventtiililevy sulkee tyhjennysreiän kokonaan ja venttiili takaisin pumpun alkutilaan.

Perusrakenne

Venttiilin kokonaiskoko on verrattavissa tavanomaisen lähtöventtiilin kokoon ja koostuu pääventtiilistä ja ulkoisista lisävarusteista. Niistä pääventtiili sisältää venttiilin rungon, painilevyn ja kalvon, suuren venttiililevyn, hitaan sulkemisventtiililevyn, venttiilin istuimen, varren kokoonpanon ja muut komponentit. Hidas sulkeva venttiililevy on kytketty painekieliin ja kalvoon varren kokoonpanossa, kalvo painetaan venttiilin kannen ja kalvon istuimen väliin, ja kalvon ylös ja alaspäin suuntautuva liikkuminen ajaa hitaasti sulkeutuvan venttiililevyn ylös ja alas.

Venttiilin varsi kulkee suuren venttiililevyn keskikierron läpi, joten suuri venttiililevy voi liukua venttiilin varrta pitkin tietyllä alueella. Normaalisti iso venttiililevy puristetaan venttiilin istuimelle oman painonsa perusteella, niin että venttiili on suljetussa tilassa. Multifunktionaaliset pumpun ohjausventtiilin ulkoiset lisävarusteet asennetaan venttiilin kalvo- ja venttiilin sisääntulo- ja poistoputken molemmille puolille, kalvon alakammio ja kytkentäputken venttiilin sisääntulon puoli on varustettu ohjausventtiileillä, suodattimilla ja erityisellä takaiskuventtiilillä.

Kalvon ylempi onkalo ja liitäntäputken poistopuolella oleva venttiili on varustettu vain suodattimella ja ohjausventtiilillä. Suuren venttiililevyn liikkuminen ja sijainti ja pääventtiilin hidas sulkeutumisventtiililevy määrittävät venttiilin työtilan ja avautumisen ja sulkemisen muutoksen. Venttiilin ulkoiset lisävarusteet ja putkistot milloin tahansa ennen ja jälkeen venttiilin paine muuttuu venttiiliin kalvolla jaettuna ylä- ja alakammioihin, hallitse suuren venttiililevyn ja hitaan sulkeutumisventtiililevyn liikettä ja sitä voidaan säätää lisävarusteiden läpi suuren venttiilin levyn ja hitaan sulkeutumisventtiilinopeuden vaihtamiseksi, joten venttiilin aukko ja hidas sulkeutumisaika.

Työpaine

Tämän tyyppinen monitoiminen ohjauspumpun venttiilin työpaine 1,0MPA, 1,6MPA, 2,5MPA, 4,0MPA, 6,4MPA, 10,0MPA kuusi, toimintapaine on suurempi tai yhtä suuri kuin 0,03MPA, väliaineen lämpötila 0-80 ℃: ssä, hidas sulkemisaika voidaan säätää 3-120MPA: n huipussa, VESI-VEA-PUULUEVALLA-PUULUSUUNNON PALVELUN PÄIVÄN PALVELU, Vasara on alle 1,5-kertainen työpaine, nimellinen kaliiperi DN50-DN1400. Putkilinjan virtausnopeus 2 m/s Kun painehäviö on alle 0,01MPa, vesivasaran huippuarvo on alle 1,5-kertainen työpaine, nimellinen kaliiperi DN50-DN1400.

Pääasennus mitat: (Yksikkö: mm)

Mikä on ohjausventtiilin toiminta?

Ohjausventtiili on elintärkeä komponentti erilaisissa teollisuus- ja valmistusprosesseissa, jotka palvelevat nesteen virtauksen säätelyn olennaista toimintaa järjestelmän sisällä. Nämä venttiilit ovat kriittisiä haluttujen toimintaolosuhteiden ylläpitämiseksi putkistoissa, säiliöissä ja muissa nesteenkäsittelylaitoksissa. Ohjausventtiilin toiminnan ymmärtäminen on ratkaisevan tärkeää tekniikan, valmistuksen ja prosessien hallinnan ammattilaisille.

Kontrolliventtiilin ensisijainen tarkoitus on nesteen virtausnopeutta moduloida neste tai kaasu määritettyjen parametrien perusteella. Se saavuttaa tämän säätämällä sen sijaintia vastauksena ohjaimen signaaleihin, jotka voivat olla manuaalinen operaattori tai automatisoitu järjestelmä. Tämä säätö auttaa ylläpitämään erityisiä prosessimuuttujia, kuten paine, lämpötila ja virtausnopeus ennalta määritettyjen rajojen sisällä.

Ohjausventtiilit käyttävät erilaisia mekanismeja toiminnan suorittamiseen. Yleisiä tyyppejä ovat maapallo, pallo ja perhonen venttiilit, jotka kukin on suunniteltu eri virtauksen ohjausskenaarioihin. Tarjoamalla tarkan valvonta virtausominaisuuksien suhteen ohjausventtiilillä on merkittävä rooli tehokkuuden ja turvallisuuden parantamisessa teollisuusprosesseissa.

Lisäksi ohjausventtiilien oikea toiminta vaikuttaa suoraan järjestelmän suorituskykyyn ja luotettavuuteen. Kun nämä venttiilit toimivat oikein, ne estävät esimerkiksi paineen nousut, virtauksen epävakauden ja vuotojen. Sitä vastoin toimintahäiriöventtiilit voivat johtaa kalliisiin seisokkeihin, turvallisuusriskeihin ja vaarantuneisiin tuotteiden laatuun.

Yhteenvetona voidaan todeta, että ohjausventtiilin tehtävänä on varmistaa nesteen virtauksen tarkka ja tehokas säätely eri sovelluksissa. Niiden rooli on välttämätöntä optimaalisten käyttöolosuhteiden ylläpitämisessä, energiatehokkuuden parantamisessa ja järjestelmän yleisen eheyden turvaamisessa. Siksi tehokkaiden ohjausventtiilistrategioiden ymmärtäminen ja toteuttaminen on välttämätöntä operatiivisen huippuosaamisen saavuttamiseksi missä tahansa nesteenkäsittelyympäristössä.

Ohjausventtiilityypit ja sovellukset

Ohjausventtiilit ovat välttämättömiä komponentteja erilaisissa teollisuusprosesseissa, jotka vastaavat nesteiden virtauksen säätelemisestä muuttamalla virtauskäytävän kokoa ohjaimen ohjaamana. Erityyppisten ohjausventtiilien ja niiden sovellusten ymmärtäminen on ratkaisevan tärkeää järjestelmän suorituskyvyn optimoimiseksi ja toiminnan turvallisuuden varmistamiseksi.

Yksi ensisijaisista ohjausventtiileistä on maapalloventtiili, joka tunnetaan erinomaisista kuristusominaisuuksistaan. Siinä on pallomuotoinen runko, joka mahdollistaa ohjattavan virtauksen ja jota käytetään tyypillisesti höyry-, vesi- ja ilmasovelluksissa voimalaitoksissa ja kemiallisissa prosessointiyksiköissä.

Toinen yleinen tyyppi on palloventtiili, jolle on tunnusomaista nopea sulkukyky. Tämä venttiili käyttää pyörivää palloa virtauksen ohjaamiseen, ja sitä käytetään yleisesti sovelluksissa, jotka vaativat tiukkaa tiivistämistä ja minimaalista painehäviöitä, kuten vedenkäsittelylaitoksissa sekä öljy- ja kaasuputkistoissa.

Perhonen venttiilit ovat myös yleisiä erilaisissa sovelluksissa, jotka on suunniteltu On-Off- ja kuristuspalveluun. Niiden kompakti muotoilu ja kevyt luonto tekevät niistä sopivia suurten volyymien ja suuren virtauksen sovelluksiin, kuten LVI-järjestelmiin ja vedenjakeluverkkoihin.

Tarkkuuden ja reagoivuuden suhteen sähkömagneettisia ohjausventtiilejä käytetään laajasti automatisoiduissa järjestelmissä. Nämä venttiilit käyttävät sähköisiä signaaleja käytettäväksi, ja niitä löytyy usein kastelujärjestelmistä ja teollisuusautomaatioprosesseista.

Viimeiseksi, Globe-tyyliset ohjausventtiilit tarjoavat parannettua suorituskykyä kriittisille sovelluksille, joissa tarkka virtauksen säätely on tarpeen. Nämä venttiilit toteutetaan usein tiukassa ympäristössä, kuten kemiallisessa valmistuksessa ja öljynjalostamoissa, joissa tarkka ohjaus on ensiarvoisen tärkeää.

Yhteenvetona voidaan todeta, että ohjausventtiilin valinta riippuu sovelluksen erityisvaatimuksista, mukaan lukien virtausominaisuudet, painehäviöt ja toiminnan tehokkuus. Monipuolisten ohjausventtiilien tyyppien ja niiden sovellusten ymmärtäminen voi merkittävästi parantaa järjestelmän luotettavuutta ja tehokkuutta, mikä tekee niistä kriittisen näkökohdan minkä tahansa teollisuusprosessin.
